Versuche mit langen Bajonetten für das schwedische Mausergewehr m/1896

Versuche mit langen Bajonetten für das Mausergewehr m/1896

Mit GO (“generalorder”) 943 vom 6. Juli 1916 wurden “Versuche mit einem veränderten Bajonett für das Infanteriegewehr” angeordnet. Diese Versuche sollten bei den Infanterieregimentern I.1, I.18 und I.19 durchgeführt werden.

Dieser Order gingen einige Jahre mit Experimenten mit einem langen Bajonett sowohl für den Karabiner m/94 als auch das Gewehr m/96 voraus. Im Zusammenhang mit der Anpassung eines Bajonettes an den Karabiner wurden verschiedene Bajonette mit längerer Klinge – hauptsächlich für die Marine – getestet. Der Bedarf der Marine führte beispielsweise zur Aptierung von 400 Säbelbajonetten m/1867 für den Karabiner m/94. Schließlich wurde dann am 18. Januar 1915 das Säbelbajonett m/1915 eingeführt.

Ebenso wurden verschiedene Versuche mit einem längeren Bajonett für das Gewehr m/1896 durchgeführt. Anfangs wurden zwei verschiedene Klingenlängen in Verbindung mit der aktuellen Aufpflanzvorrichtung (m/97) erprobt. Es gab mehrere Klingenentwürfe für die jeweilige Länge, alle konnten im ausgezeichneten Museum “Vapentekniska Muséet” in Eskilstuna – welches jetzt geschlossen ist – besichtigt werden.

Es gab bei den Entwürfen aber zwei grundsätzliche Probleme

1) Die Klingenbefestigung im Gefäß mit einer geteilten Angel war für eine lange Klinge nicht stabil genug.

2) Das Feuern mit aufgepflanztem Bajonett führte zu einem zu stark abweichenden Trefferbild! Dieses Problem bestand schon beim alten Bajonett, wurde aber durch die Bajonette mit längerer Klinge noch verstärkt.

Ein Weg, die Ungenauigkeit des Trefferbildes zu verringern war, die Kopplung zwischen Bajonett und Lauf zu verringern, d.h. den Mündungsring weiter zu machen. Dies aber war mit der aktuellen Aufpflanzvorrichtung nicht möglich. Nun wurden Versuche mit einem längeren Steg, der in den Hohlgriff des Bajonettes m/1896 eingeführt wurde, unternommen. Diese Konstruktion war jedoch sowohl zu empfindlich als auch unpraktisch und wurde deshalb ziemlich schnell abgelehnt.

Im April 1914 wurde dann als Lösung ein völlig neues Gefäß vorgeschlagen; dieses entsprach dem „deutschen Modell“ mit Holzgriffschalen und einem T-förmigen Kasten.

Mit PM vom 29. Juni 1915 wurde eine Verbesserung dieses “deutschen Modells” vorgeschlagen (und auch an das Kriegsministerium geliefert). Es wurden 14 Exemplare dieses Bajonettes mit gutem Erfolg getestet, weiterführende Versuche wurden empfohlen. Die Fertigungskosten für dieses Modell wurden auf 10,35 SEK/Bajonett geschätzt.

Folgende Bajonetttypen sollten hergestellt und getestet werden. Sie wurden in 2 Hauptgruppen unterteilt: A – Mündungsring liegt eng am Lauf an, B – Mündungsring berührt den Lauf nicht:

Infolge der GO 934 wurden 7 gewehre jeden Typs – A1, A2 und B – bestellt. 2 Bajonette und Gewehre von jedem Typ sollten an die Infanterieregimenter I.1, I.18 und I.19 ausgegeben warden. Je ein Bajonett und Gewehr sollte an die Schießschule in Rosersberg gehen.

Die Ergebnisse der Versuche wurden am 25. Januar 1916 von der Carl Gustaf Stads factori bekanntgegeben. Zusammenfassend kann gesagt werden: alle Infanterieregimenter bevorzugten das lange Bajonett, während die Schießschule das mittellange Bajonett bevorzugte.

Bajonettmodelle

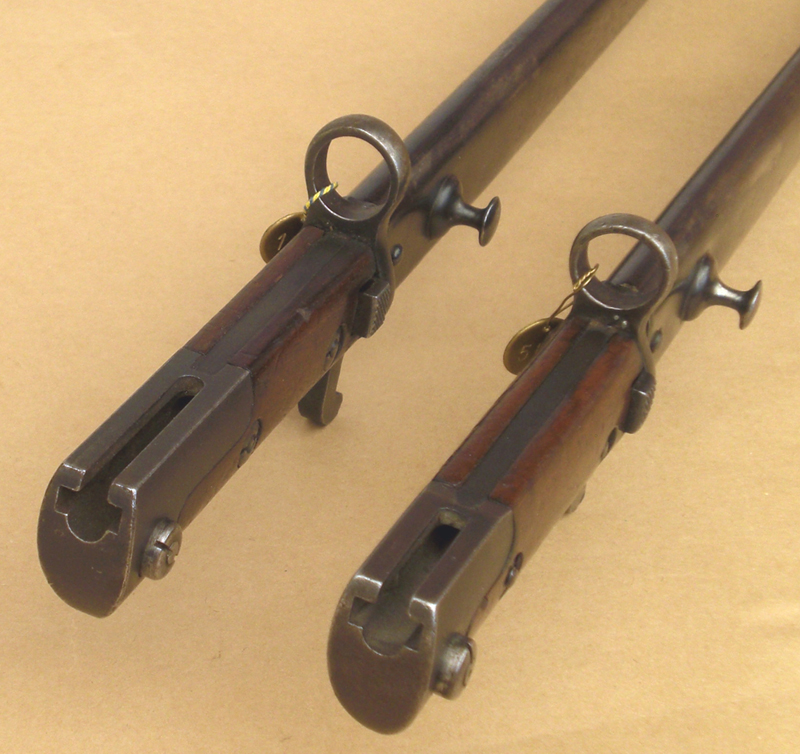

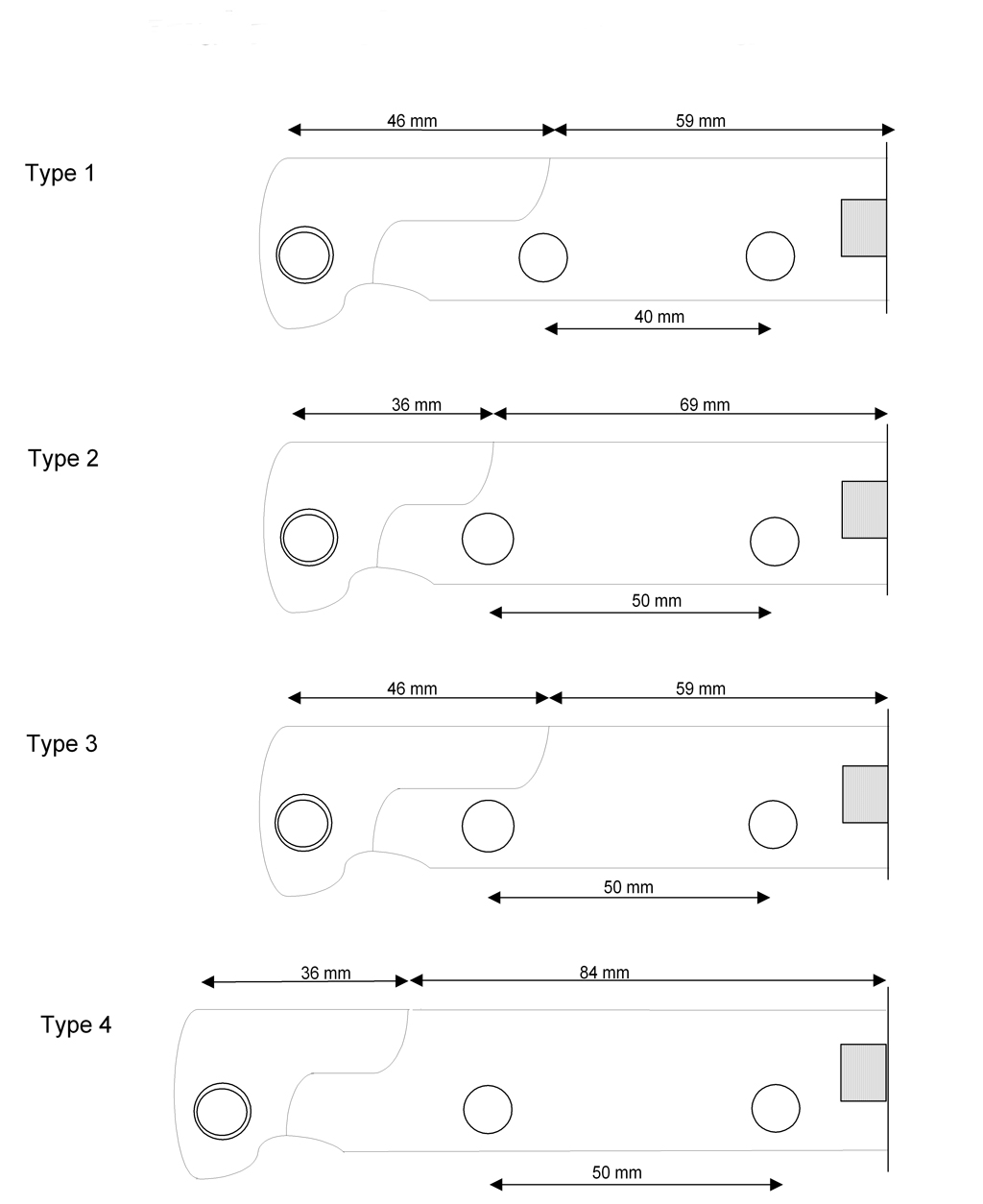

Diese Darstellung zeigt die unterschiedlichen Arten der Gefäße der dokumentierten langen Bajonette. Der Typ 4 existiert wohl nur einmal, hier handelt es sich offenbar um ein einzelnes Experimentalmodell. Die kurzen Messerbajonette sind in dieser Darstellung nicht enthalten

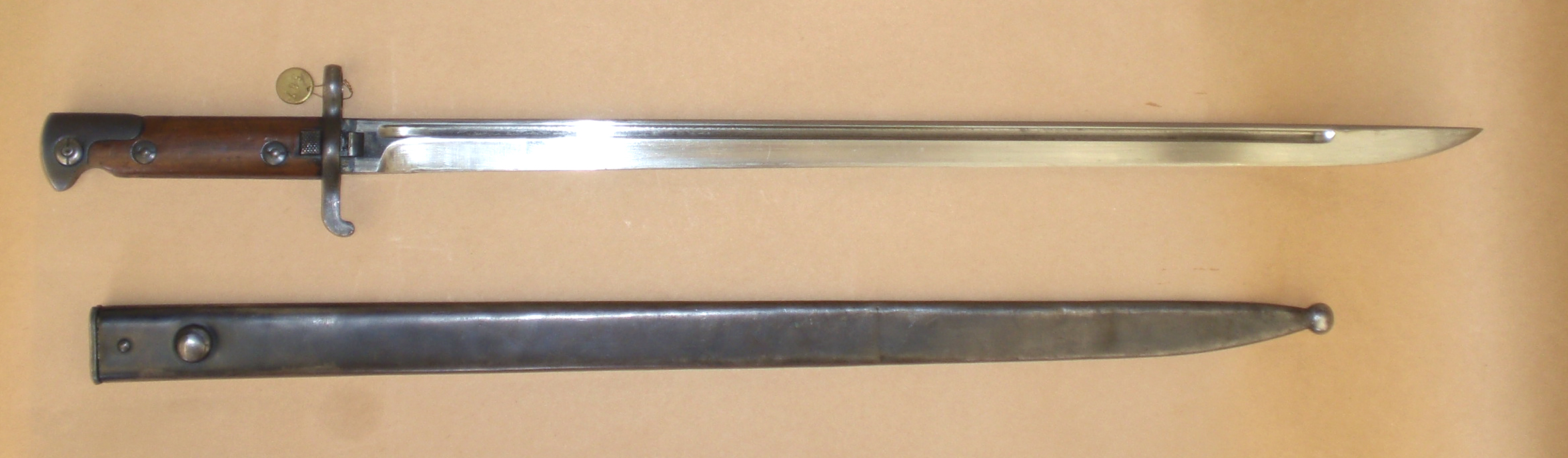

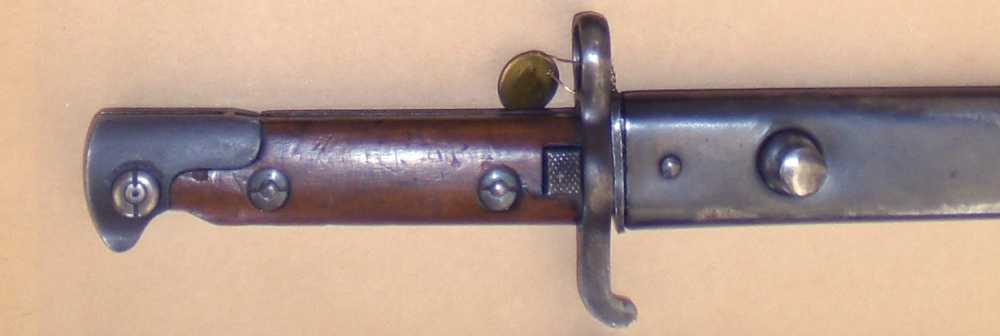

Säbelbajonett, lange Klinge, kurzer Knauf (Typ 2)

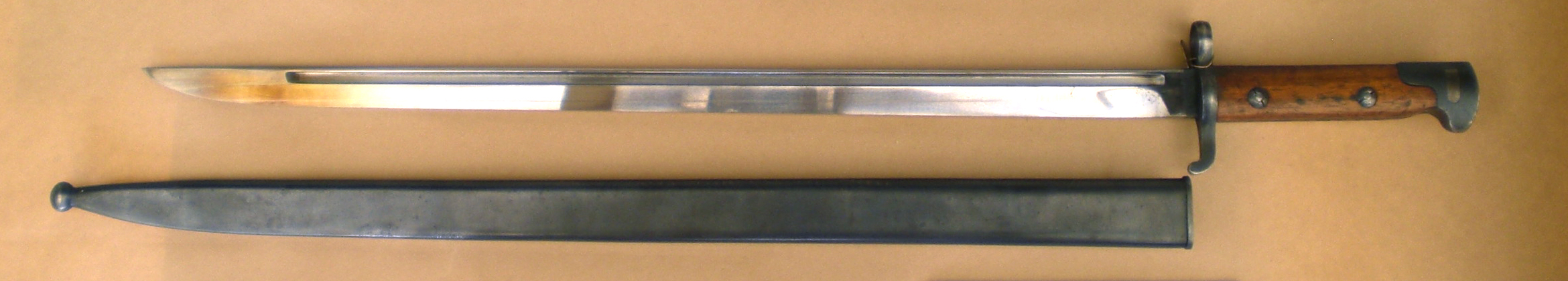

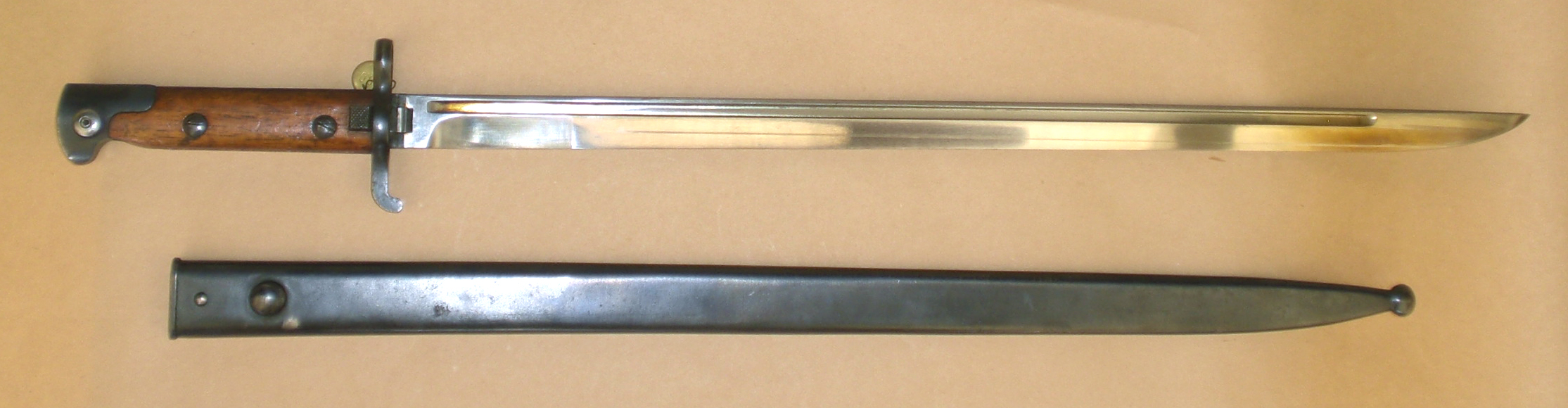

Säbelbajonett, lange Klinge, kurzer Knauf (Typ 4)

Säbelbajonett mit einschneidiger Klinge, mit Hohlkehle. Stahlscheide ähnlich der Scheide des Bajonettes m/1915, aber kürzer. Scheidenarretierung wie beim m/1915. Gefäß mit kurzem Knauf, Kasten 27 mm lang, Abstand zwischen den Griffschalenschrauben: 50 mm. Runder Mündungsring. Entspricht Typ 4 in der Abbildung s.o. Dieses Bajonett wurde wahrscheinlich nur in einem Exemplar hergestellt. Das dokumentierte Bajonett trägt #10 auf dem Knauf, sonst keine weiteren Stempel. Die Scheide ist nur auf einer Seite genietet; die anderen waren auf beiden Seiten genietet

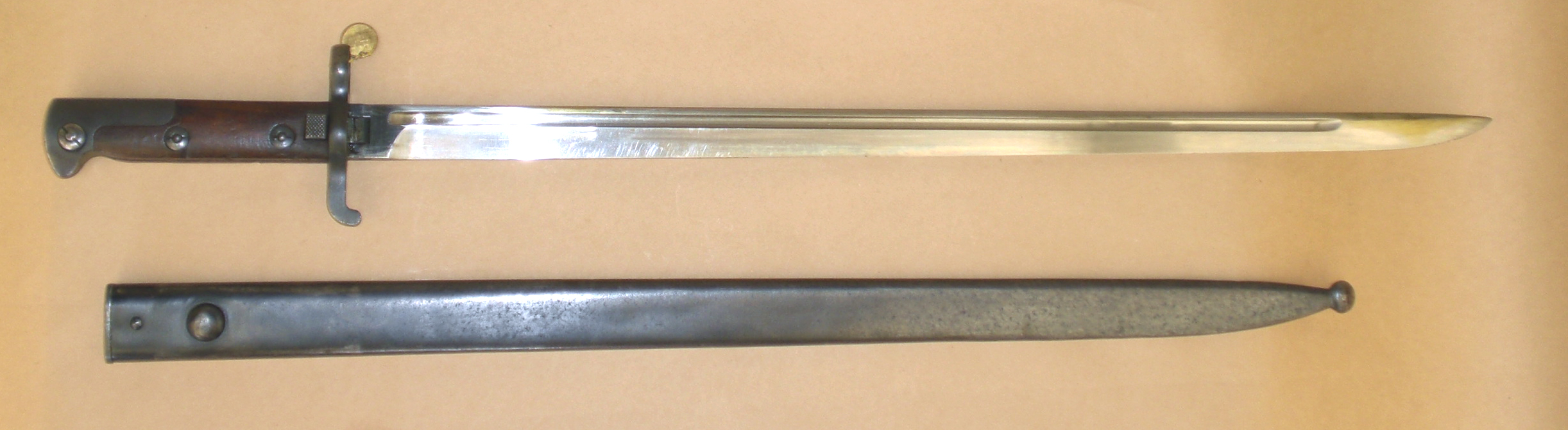

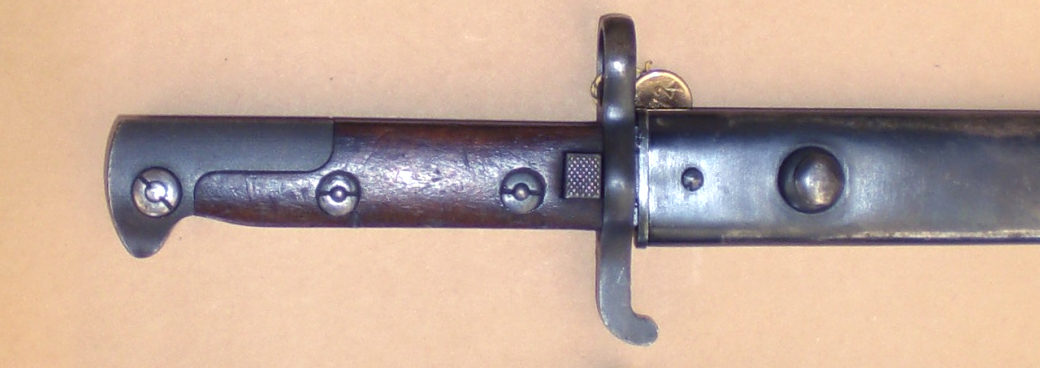

Säbelbajonett, lange Klinge, langer Knauf (Typ 1)

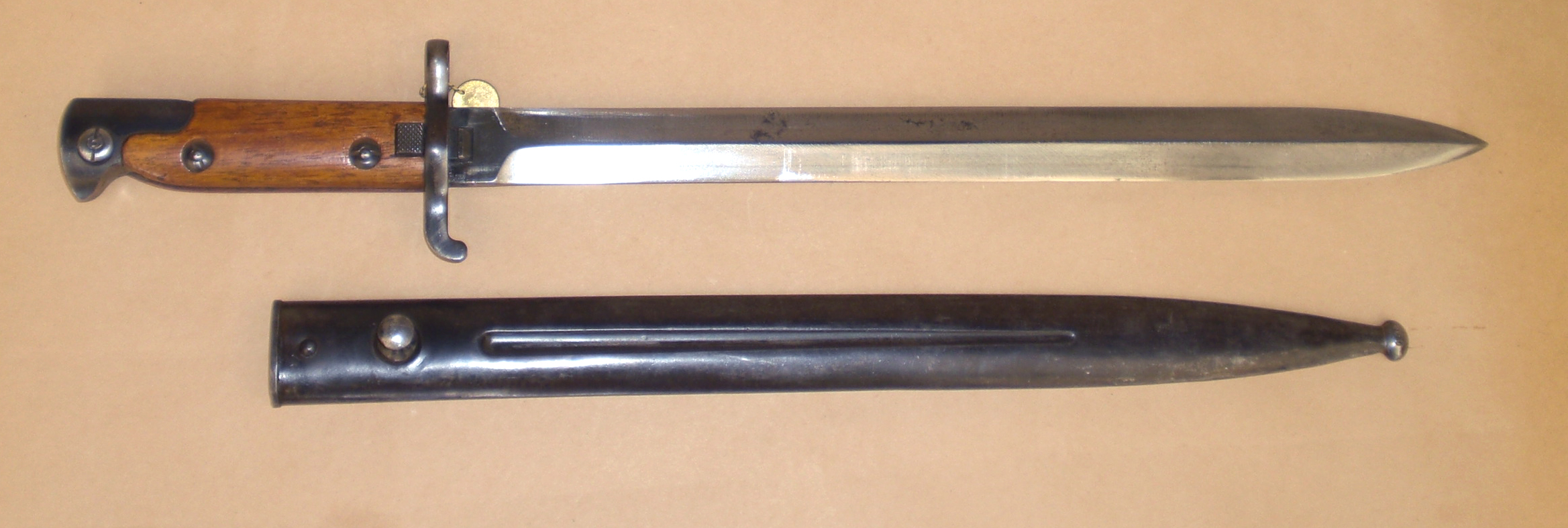

Messerbajonett, mittellange Klinge, kurzer Knauf (Typ 2)

Messerbajonett mit zweischneidiger Klinge. Das Bajonett hat einen kurzen Knauf mit einem 27 mm langen Kasten, Abstand zwischen den Griffschalenschrauben: 50 mm. Runder Mündungsring, Durchmesser 15,5 mm. Gleiche Stahlscheide wie die frühen Modelle des Bajonettes m/1914.
Entspricht Typ 2 in der Abbildung s.o

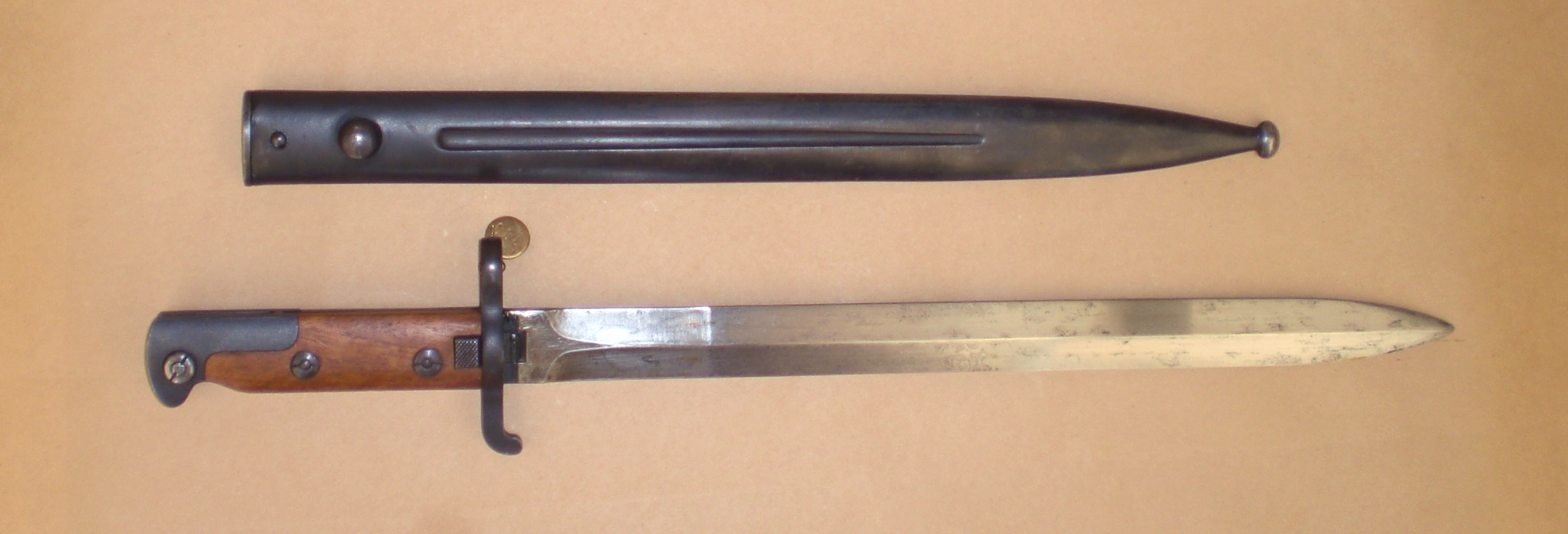

Messerbajonett, mittellange Klinge, langer Knauf (Typ 1)

Messerbajonett mit zweischneidiger Klinge. Das Bajonett hat einen langen Knauf mit einem 38 mm langen Kasten, Abstand zwischen den Griffschalenschrauben: 40 mm. Ovaler Mündungsring, Durchmesser in der Horizontalen:15,8 mm, in der Vertikalen 17,5 mm. Gleiche Stahlscheide wie die frühen Modelle des Bajonettes m/1914. Entspricht Typ 1 in der Abbildung s.o.

Messerbajonett, mittellange Klinge, langer Knauf (Typ 3)

Messerbajonett mit zweischneidiger Klinge. Das Bajonett hat einen langen Knauf mit einem 38 mm langen Kasten, Abstand zwischen den Griffschalenschrauben: 50 mm. Ovaler Mündungsring, Durchmesser in der Horizontalen:15,8 mm, in der Vertikalen 17,5 mm. Gleiche Stahlscheide wie die frühen Modelle des Bajonettes m/1914. Entspricht Typ 3 in der Abbildung s.o.

Svevap 1976, “Bajonetten då till nu” #134
Drawing CG 4/5 1915 XVII b5.
Armémuseum: AM.030753

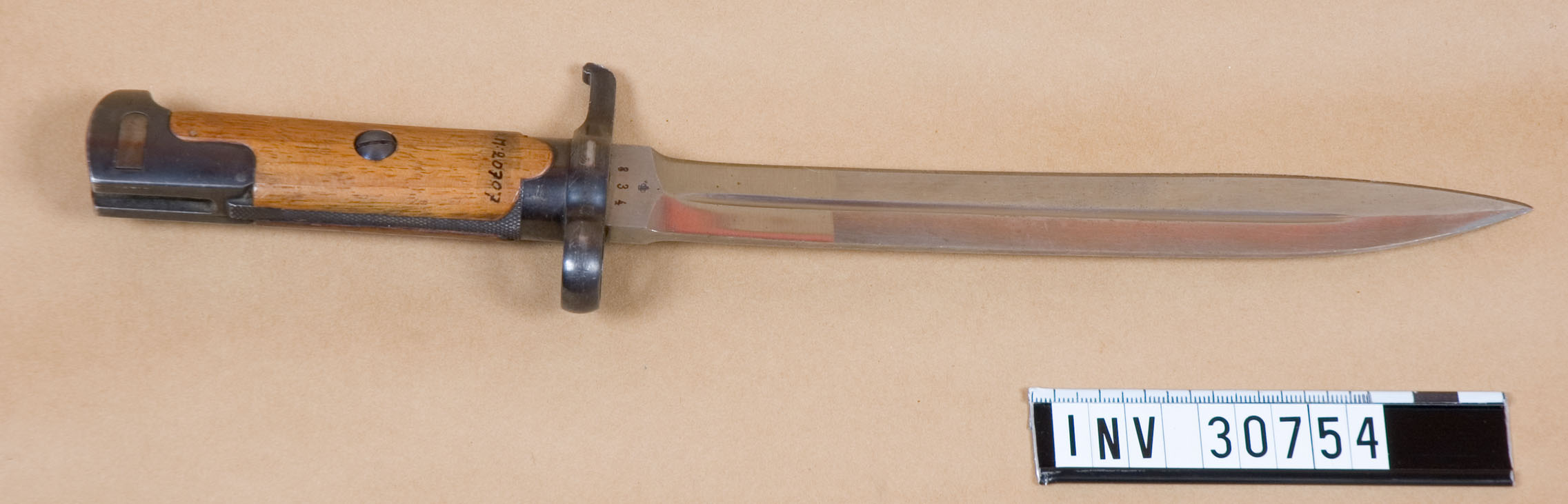

Messerbajonett, kurze Klinge, langer Knauf

Messerbajonett mit einschneidiger Klinge – der gleichen, wie für das Bajonett m/1896, aber etwas gekrümmt „Bananenklinge“. Das Bajonett hat einen langen Knauf mit einem 38 mm langen Kasten sowie 1 Griffschalenschraube. Ovaler Mündungsring, Durchmesser in der Horizontalen:15,8 mm, in der Vertikalen 17,5 mm. Gleiche Stahlscheide wie die für das Modell m/1896.

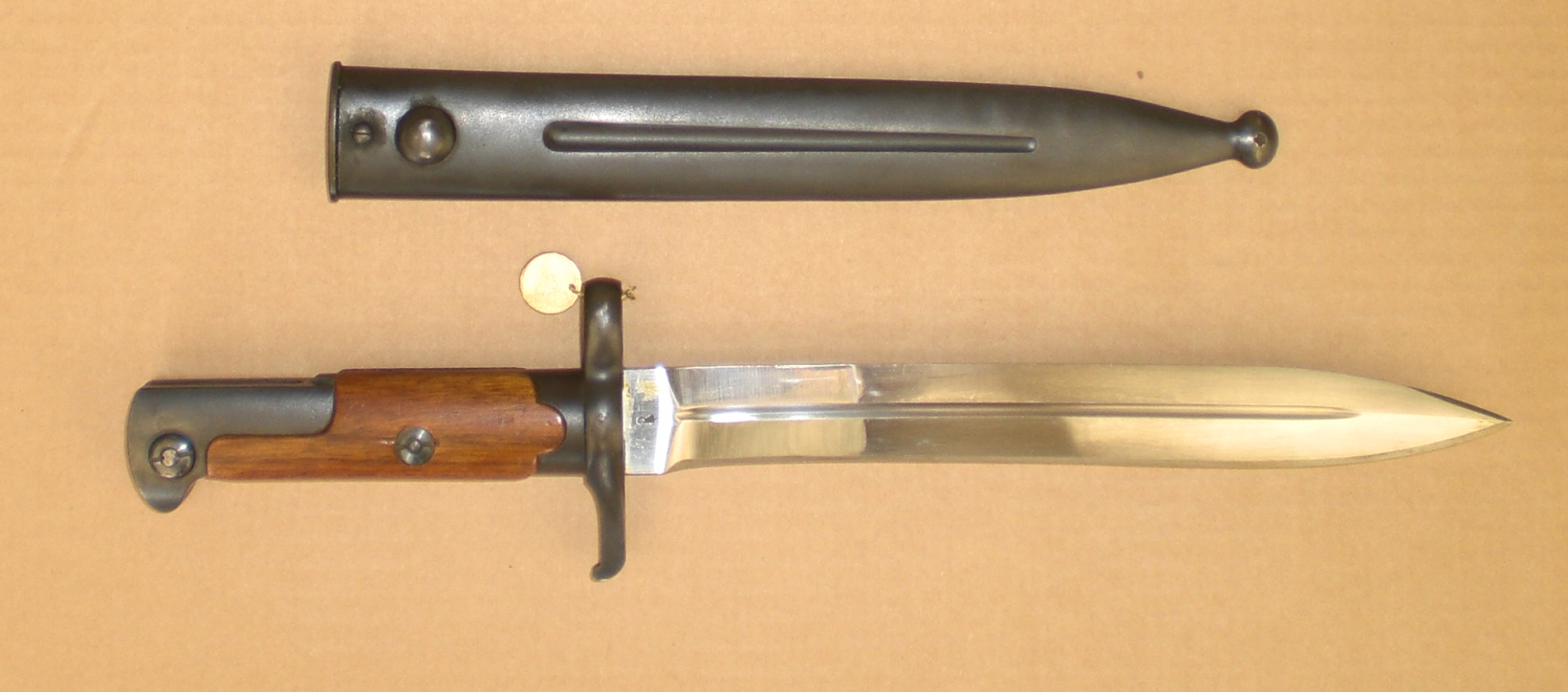

Messerbajonett, kurze Klinge, kurzer Knauf

Messerbajonett mit einschneidiger Klinge – der gleichen, wie für das Bajonett m/1896, aber etwas gekrümmt „Bananenklinge“.
Das Bajonett hat einen kurzen Knauf mit einem 38 mm langen Kasten sowie 1 Griffschalenschraube. Runder Mündungsring.
Dies scheint ein modifiziertes Bajonett m/1896 zu sein. Gleiche Stahlscheide wie die für das Modell m/1896.

Seriennummern

Der Autor würde gern Imehr zu weiteren Seriennummern erfahren und wäre dankbar, wenn Sammler, die darüber Informationen haben, mir eine mail senden.

A1	Bajonett mit 47 cm langer, einschneidiger Klinge.. Verriegelungsvorrichtung mit kurzem Kasten.
A2	Bajonett mit 30 cm langer, zweischneidiger Klinge. Verriegelungsvorrichtung mit kurzem Kasten.
B	Bajonett mit 30 cm langer, zweischneidiger Klinge. Der Kasten ist etwa 1,5 cm länger als bei A1 und A2. Der Mündungsring ist leicht oval (bzw. „weiter“), um nicht mehr am Lauf anzuliegen

B1	Wie B, aber mit engem Mündungsring.
B2	Wie B, aber mit weitem/ovalen Mündungsring

GL	600	KL	475	MRD	15,5
Fertigung Carl Gustaf Stad
Waffe Modifiziertes Gewehr m/1896

Seriennummer	Auf Knauf, Parierstange und Scheide.
Hersteller	Gekröntes ‘C’ auf der Fehlschärfe
Prüf-/Abnahmestempel	Keine

GL	600	KL	475	MRD	15,5
Fertigung Carl Gustaf Stad
Waffe Modifiziertes Gewehr m/1896

Seriennummer	Auf dem Knauf.
Hersteller	Gekröntes ‘C’ auf der Fehlschärfe
Prüf-/Abnahmestempel	Keine

GL	590	KL	475	MRD	15,5 – 17,5
Fertigung Eskilstuna Järnmanufactur AB
Waffe Modifiziertes Gewehr m/1896

Seriennummer	Auf Knauf, Parierstange, Fehlschärfe und Scheide.
Hersteller	Gekröntes „c“ auf der Fehlschärfe
Prüf-/Abnahmestempel	Keine

Seriennummer	Keine Angabe.
Hersteller	Gekröntes „c“ auf der Fehlschärfe
Prüf-/Abnahmestempel	Keine Angabe

#	Kort typ 1	Kort typ 2	Kort typ 3	Lång typ 1	Lång typ 2	Lång typ 4	Kort balja	Lång balja
5		X¹
9			X
10						X
13								X
17	X
20				X
22		X¹
24				X
28					X
30								X
34	X
36								X
40				X
47				X
51							X
67								X
75				X
87								X
94								X
100				X
102				X
