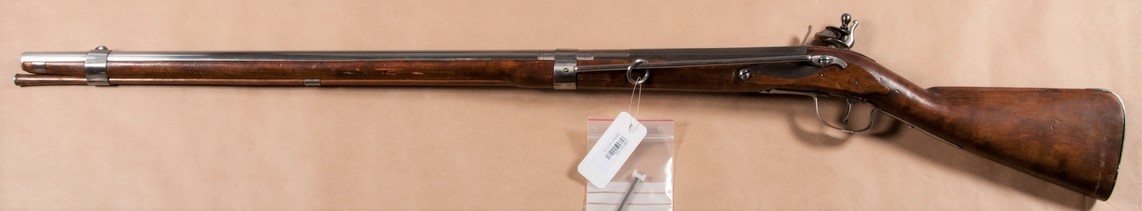

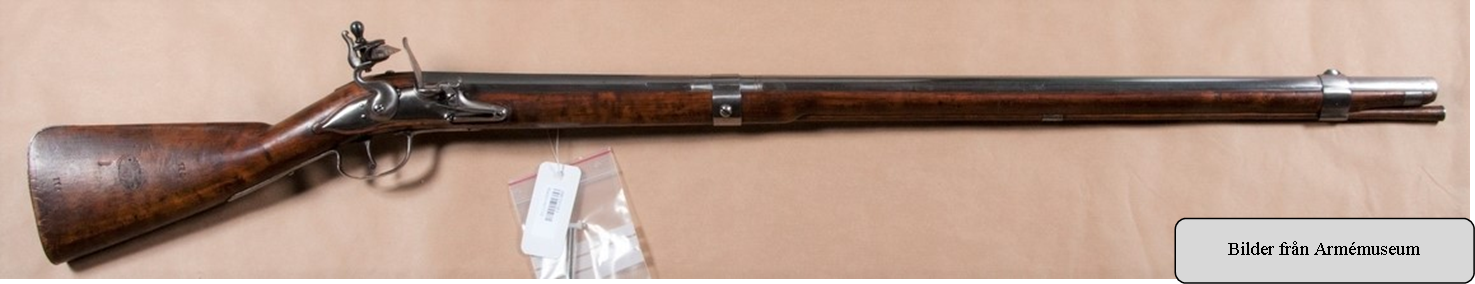

karbin m/1716

Total längd 129,5 cm

Piplängd 94,5 cm

Kaliber 20 mm

• Flintlås utan varhake. Kullrigt låsbleck och hane. Fängpannan skruvad inifrån. S-format plant sidobleck.
• Rund slätborrad pipa med åttkantigt kammarstycke, med sextonkantig avslutning.
• Korn av järn på främre pipbandet, lågt ståndsikte på svansskruven.
• Stock med två pipband, ett nosbleck och en rörka. Bakre pipbandet också fäste för karbinstångens främre del.
  Det bakre fästet sitter på sidoblecket. Kolvplåt på övre delen av stockens kortsida. Alla beslag av järn.
• Laddstock av trä med skodd ända.

Geväret skiljer sig mot karbin m/1704 genom att kolvplåten nu täcker hela stockens kortända, och att fängpannan på låset är skruvad inifrån.
