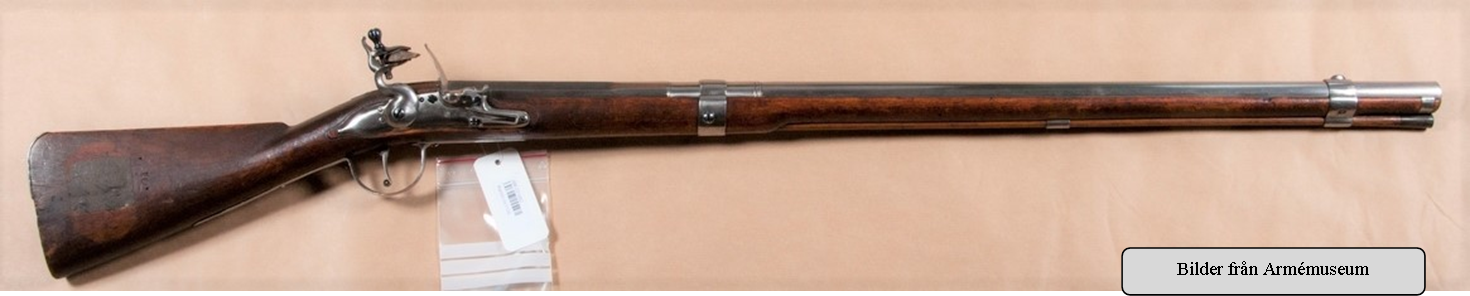

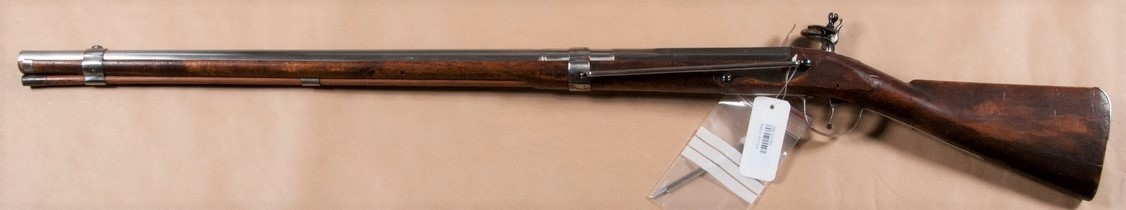

karbin m/1704
Total längd
119,5 cm |
Piplängd
86 cm |
Kaliber
19 mm |
- Flintlås utan varhake. Kullrigt låsbleck och hane. Fängpannan skruvad utifrån. S-format plant sidobleck.
- Rund slätborrad pipa med åttkantigt kammarstycke, med sextonkantig avslutning.
- Korn av järn på främre pipbandet, lågt ståndsikte på svansskruven.
- Stock med två pipband, ett nosbleck och en rörka. Bakre pipbandet också fäste för karbinstångens främre del.
Det bakre fästet sitter på sidoblecket. Kolvplåt på övre delen av stockens kortsida.
Alla beslag av järn.
- Laddstock av trä med skodd ända.
Geväret verkar skilja sig mot karbin m/1699 endast i låsets utformning.
