Svenska bajonetter

© Per Holmbäck
Updated 2023-05-10

m/1692

TL	790	KL	580	-	-	-	-
Tillverkning -				Vapen Flintlåsmusköt m/1692
Bild AM.030748 AM.030748 AM.030748 AM.030748 Pluggbajonett. Bajonetten har träskaft med låsfjäder och pipring. 3000 klingor levererades från Vira bruk, men modellen kasserades innan de levererades De två bajonetter som finns på armemuseum är antagligen de enda som gjordes. De passar inte på någon musköt.

m/1696 eneggad klinga

TL	655	KL	562	HL	53	HD	24
Tillverkning Arboga faktori ca 580				Vapen Flintlåsmusköt m/1696
Bild Bajonetten har eneggad klinga, vingskruv och klackspår i vinkel. Generalfälttygmästaren Johan Siöblad konstruerade bajonetten som approberades 18/5 1696. Från 1697 gjordes dessa med eneggad klinga Johan Erhenpreus (Arboga faktori) fick kontrakt på 530 st eneggade' samt 817 st tveeggade bajonetter (klingorna levererade från Vira bruk ,se nedan)

m/1696 tveeggad klinga

TL	750	KL	702	HL	48	HD	30
Tillverkning Arboga faktori ca 1055 Stockholm ca 400				Vapen Flintlåsmusköt m/1696
AM.023491 AM.023491 AM.030755 Hylsbajonett. Bajonetten har en tveeggad klinga, vingskruv och klackspår i vinkel. Approberades 18/5 1696. 1696 levererades 3000 värjklingor från Vira bruk , som skulle bli dolk eller värjbajonetter (se m/1692) . Dessa modifierades till m/1696 istället. Tillverkningen upphörde med år 1699, modifieringen av de tveeggade klingorna undantagen. 400 av den ursprungliga beställningen av tveeggade bajonetter tillverkades i Stockholm. 1696 är första gången bajonetter redovisas i Stockholms rustkammares räkenskaper.

Antal m/1696 levererade från Arboga faktori.

Årtal	Eneggade	Tveeggade
1696	2	-
1697	348	410
1698	64	204
1699	170	441
Summa	584	1055

m/1699

TL	685	KL	575	HL	40	HD	26
Tillverkning Örebro faktori Jönköping faktori Norrköping faktori				Vapen Flintlåsmusköt m/1699
AM.023497 AM.023497 Hylsbajonett. Bajonetten har en så kallad hållare (se figuren nedan) och eneggad klinga. Den approberades 26/4 1699 Konstruktionen sannolikt ett samarbete mellan generalfälttygmästaren Johan Siöblad och bössmeden Peter Starbus

Hållare

Antal m/1699 beställda från faktorierna. Antalet levererade bajonetter var sannolikt lägre

Årtal	Örebro	Jönköping	Norrköping	Ronneby
1699	1080	630	120	-
1700	2000	1200	600	-
1701	1500	1500	600	300
Summa	4580	3330	1320	300

m/1701

TL	780	KL	-	HL	45	HD	26
Tillverkning Örebro Jönköping Norrköping				Vapen Flintlåsmusköt m/1701 Flintlåsmusköt m/1701 dragon
Bild Bild Hylsbajonett. Bajonetten har en kort hylsa med ett rakt klackspår och vingskruv. Detta var en inte speciellt lyckad konstruktion av krigsminister Ludvig Fahlström, som övergav den tidigare så lyckade konstruktionen (m/1699). Denna modell kasserades senare av Carl XII Vid denna period gjordes dessutom att antal försöksbajonetter under Fahlströms 'regi'.

Antal bajonetter beställda från faktorierna. Antalet levererade bajonetter är lägre men här saknas uppgifter.

Årtal	Örebro	Söderhamn	Jönköping	Norrköping	Ronneby	Wira	Stockholm
1702	2000 infanteri 1000 dragon	2000	2000 infanteri 1000 dragon	600	600	-	-
1703	1500	-	-	-	-	8000	-
1704	-	-	-	-	-	-	8000
Summa>	3500	2000	3000	600	600	8000	8000

m/1704

TL	720	KL	625	HL	83	HD	26
Tillverkning Örebro Jönköping Norrköping Stockholm				Vapen Flintlåsmusköt m/1704 Flintlåsmusköt m/1704 för dragoner Flintlåsmusköt m/1704-89 förändringsmodell för flottan
Bild Bild Hylsa Hylsbajonett. Bajonetten har återigen en hållare men inget klackspår. Hållaren är lödd till hylsan. Klingan är eneggad. Bajonetten approberades 16/6 (31/5 ?) 1705. Generalfältygmästaren Johan Siöblad återiförde konstruktion från bajonett m/1699 till 1704 års bajonett, fast med längre hylsa. Detta skulle nu vara det rådande konceptet de närmaste 40 åren.

Antal bajonetter beställda från faktorierna. Antalet levererade bajonetter är lägre men här saknas uppgifter.

Årtal	Örebro	Jönköping	Norrköping	Wira	Stockholm	Graninge
1705	-	-	-	-	12000	-
1706	4500	-	-	6000	-	-
1707	4500	-	-	6000	-	-
1708	3600	-	-	8700	-	-
1709	3600	4800	1300	4200	-	716 ?
1710	3600	3600	1000	2100	-	-
1711	4100	5500	-	4300	-	-
1712	4600	5700	-	3000	-	-
1713	4600	5700	-	3000	-	-
1714	5450	8200	-	3000	-	-
1715	6000	8500	-	6300	-	-
1716	8000	5500	-	2000	-	-
Summa	52550	47500	2300	48600	12000	716

Fr. o. m. 1717 förlades tillverkningen av bajonetter huvudsakligen vid Jönköpings faktori.

m/1716

TL	715	KL	625	HL	80	HD	28,5
Tillverkning Örebro Jönköping Vira				Vapen Flintlåsmusköt m/1716 Flintlåsmusköt m/1716 för dragoner
Bild Hylsa Hylsbajonett Ser ut som m/1704 fast hållaren är välld till hylsan. Klingan är flat och eneggad. Klingan är något smalare och avståndet klinga/hylsa är större än på m/1704. Här ser man skillnaden på en m/1716 (vänster) och en m/1704 (höger). Bajonetten fastställdes 6/8 1716. Modifieringar/varianter: 1789 förändringsmodell, montage till höger om pipan. Okänd förändring. 1791 reparationsmodell m/1716-91. Med klackspår i vinkel och vingskruv enligt m/1791 (montage till höger om pipan). Det förekommer kopior av denna modell !! (Tillverkad i Indien. De kom ut på marknaden under 1970-talet) 1803 förändringsmodell, montage till höger om pipan. Hållaren togs bort, vingskruv fästespå hylsan.

Antal bajonetter beställda från faktorierna. Antalet levererade bajonetter är lägre men här saknas uppgifter.

Årtal	Örebro	Jönköping	Wira
1717	3000	9000	4800 (1)
1718	?	11000	-
1719	-	7000	-
1720	-	3000	-
1721	-	?	-
Summa	3000	30000	4800

(1) Dessa 4800 bajonetter skulle ha beställts från Jönköping, men Vira fick ordern istället. De var avsedda för musköter tillverkade i Norrköping, Ronneby och Söderhamn.

Fr. o. m. 1717 förlades tillverkningen av bajonetter huvudsakligen vid Jönköpings faktori.

m/1717 livskvadronen

TL	706	KL	620	HL	87	HD	25
Tillverkning Jönköpings faktori, 400 Örebro faktorier, 400				Vapen Flintlåsmusköt m/1717 för livskvadronen
AM.023507 AM.023507 Hylsbajonett. Utseende som m/1716 men med 'trekantig' spets. Avsedd för livskvadronen Bajonetten approberades 4/3 samt 28/5 1717 av Karl XII Genom ett kungligt brev 4. mars 1717 befalldes kaptenlöjtnanten Carl Gustaf Hård att beställa «400 Carabiner med Bajonetter» vid Jönköpings faktori och lika många vid Örebro.

m/1725, m/1727, m/1731

TL	705-725	KL	625	HL	82	HD	24
Tillverkning Jönköpings faktori				Vapen Flintlåsmusköt m/1725 Flintlåsmusköt m/1725-89 Flintlåsmusköt m/1725-1803 Flintlåsmusköt m/1725-1805 Flintlåsmusköt m/1727 för dragonerna Flintlåsmusköt m/1731 Flintlåsmusköt m/1731 för dragonerna
Hylsbajonett. Hållare. Antagligen samma bajonett som m/1716. Modifieringar/varianter: 1789 förändringsmodell, montage till höger om pipan. Okänd förändring. 1791 reparationsmodell med klackspår i vinkel och vingskruv enligt m/1791 (montage till höger om pipan). m/1725-91 1803 förändringsmodell, montage till höger om pipan. Hållaren togs bort, vingskruv fästes på hylsan

m/1738 Infanteri

TL	710	KL	560	HL	98	HD	25
Tillverkning Jönköpings faktori				Vapen Flintlåsmusköt m/1738 Flintlåsmusköt m/1738-91 förändringsmodell Flintlåsmusköt m/1747 (Savolax lätta infanteriregemente) Flintlåsmusköt m/1704-89 förändringsmodell flottan
Bild Bild Bild Hylsbajonett. Klingan eneggad, tveeggad vid spetsen, vingskruv, förstärkningsring på hylsan. Klackspår i vinkel. För montering till vänster om pipan. Första bajonetten där klinga och hals förbinds med arm. Modifieringar/varianter: 1791 reparationsmodell med klackspår i vinkel och vingskruv enligt m/1791 (montage till höger om pipan). m/1738-91. (1805 års allmänna reparationsmodell) 1799 förändringsmodell, med rakt klackspår och vingskruv enligt m/1799 (montage till höger om pipan). m/1738-99

m/1738 dragon

TL	580	KL	485	HL	98	HD	25,5
Tillverkning Jönköpings faktori				Vapen Flintlåsmusköt m/1738 för dragoner
Bild Bild Bild Hylsbajonett. Samma utseende som m/1738 infanteri, men kortare

m/1747

TL	710	KL	565	HL	88	HD	24,5
Tillverkning Wira Bruk och andra				Vapen Flintlåsmusköt m/1747 Flintlåsmusköt m/1747-89 (förändrad) Flintlåsmusköt m/1747-1805 (förändrad) Flintlåsmusköt m/1738 Bohusläns dragoner (Se Westgöta Cavalleriregemente) Studsare m/1770 Kajana compani, Savolax Flintlåsmusköt m/1778 artilleri Flintlåsmusköt m/1831 för flottan (försök) Flintlåsmusköt m/1833 för flottan (försök) Flintlåsmusköt m/1815-45 flottans förändringsmodell
Bild Bild Bild Klingor Hylsbajonett. Vingskruv, klackspår i vinkel, förstärkningsring påhylsan, 4-kantig arm, 3 kantig stukatklinga med flat insida. Monteras till vänster om pipan. Detta var första bajonetten med trekantig klinga ! Fastställd 1748. Det fins många modifieringar/varianter av denna bajonett: 1789 förändringsmodell, för montage till höger om pipan. Bild Bild 1805 års allmänna reparationsmodell, med klackspår i vinkel och vingskruv enligt m/1791 (montage till höger om pipan). 1805 års allmänna reparationsmodell, med rakt klackspår och vingskruv enligt m/1799 Bild Bild Bild Variant med låsring och rakt klackspår. För montage på höger sida. Se m/1833 flottans förändringsmodell Bild Bild Bild Variant med låsring och rakt klackspår. Hylsan precis som m/1840. Bild Bild Hylsan är avkortad till ca 53 mm längd, 21,5 mm diamter. Klingan är 405 mm och trubbig.

Bajonett utdelad till Westgöta Cavalleriregemente

TL	600	KL	465	HL	94	HD	26
Tillverkning				Vapen Flintlåsmusköt m/1738 för dragoner
Bild Bild Bild Bild Bild Hylsbajonett. År 1749 utdelades dragongevär m/1738 med "trekantiga bajonetter" till Westgöta Cavallerie Regemente och Bohusläns Dragonregemente. (Alm, 1953). Det antogs att bajonetten var m/1747, men det är det inte. Bajonetten liknar m/1747 men är kortare och har bredare klinga. Något modellår har inte kunnat fastställas.

m/1761 Studsare med åttkantig pipa

TL	680	KL	575	HL	40	HD	26
Tillverkning 300 (inkl rund hylsa) Jönköpings faktori				Vapen Studsare m/1761 med åttakantig pipa
Bild Bild Bild Bild Hylsbajonett. Åttkantig hylsa, vingskruv under armen, saknar klackspår, 3-kantig stukatklinga, flat insida 300 Beställdes vid Jönköpings faktori till fotjägarregementena i Pommern.

m/1761 Studsare med rund pipa

TL	480	KL	-	HL	-	HD	-
Tillverkning 300 (inkl åttakantig hylsa) Jönköpings faktori				Vapen Studsare m/1761 med rund pipa
AM.024815 AM.024815 Hylsbajonett. Rund hylsa, klackspår i vinkel, saknar förstärkningsring, (som m/1762), 3-kantig stukatklinga med flat insida. Monteras till vänster om pipan.

m/1762

TL	710	KL	555	HL	88	HD	24,3
Tillverkning Jönköpings faktori				Vapen Flintlåsmusköt m/1762 Flintlåsmusköt m/1762-1803 Flintlåsmusköt m/1762-1805
Bild Bild Bild Hylsbajonett. 3-kantig stukatklinga, rund arm, saknar förstärkningsring.. Alla modeller från och med nu monteras höger om pipan. Modifieringar/varianter av denna bajonett: Variant med låsring och rakt klackspår. För montage på höger sida. Se m/1833 flottans förändringsmodell Bild Bild Bild

m/1774 Dragon

TL	515	KL	425	HL	88	HD	20
Tillverkning -				Vapen Flintlåsmusköt m/1774 för dragoner
AM.023533 AM.023533 Hylsbajonett. Eneggad klinga (kilformat tvärsnitt), klackspår i vinkel, förstärkningsring. Monteras till höger om pipan med klingan nedåt. Den har en märklig fastsättningeanordning, en glidregel som låser bajonettklacken i sitt läge.

m/1775

TL	710	KL	565	HL	88	HD	24
Tillverkning Jönköping mm				Vapen Flintlåsmusköt m/1775 Flintlåsmusköt m/1775-1803 Flintlåsmusköt m/1808 (förändrad m/1775-1805)
Bild Bild Hylsbajonett. 3-kantig stukatklinga, kantig arm, yttre sidan avrundad, förstärkningsring på hylsan, klackspår i vinkel. Hädanefter var bajonetterna oftast brunerade. Modifieringar/varianter: Det finns en variant utan förstärkningsring på hylsan. Blodspåret börjar cirka 90 mm längre fram på klingan på denna variant. bild

m/1778 artilleri

TL	570	KL	420	HL	88	HD	24
Tillverkning Norrtälje mm ?				Vapen Flintlåsmusköt m/1778 för artilleriet, Kaliber (kal): 20 mm
AM.023648 Hylsbajonett. Hylsan som m/1747, 3-kantig stukat med blodspår.

m/1778 dragongevär

TL	525	KL	-	HL	85	HD	-
Tillverkning -				Vapen Flintlåsmusköt m/1778 för dragoner
AM.030785 AM.030785 AM.030785 Hylsbajonett. Som m/1774 men kortare. Eneggad klinga (kilformat tvärsnitt), klackspår i vinkel, förstärkningsring. Monteras till höger om pipan med klingan nedåt. Den har en märklig fastsättningeanordning, en glidregel som låser bajonettklacken i sitt läge.

m/1778 kortat dragongevär

TL	515	KL	360	HL	88	HD	19,5
Tillverkning Jönköping				Vapen avkortat dragongevär m/1778
Bild Bild Bild Bild Hylsbajonett Hylsan med vinklat klackspår och låsskruv bakom armen. Armen är rund och klingan är eneggad med kilformat snitt.

m/1791

TL	720	KL	580	HL	78	HD	24,5
Tillverkning Jönköpings faktori mm				Vapen Flintlåsgevär m/1791 Flintlåsgevär m/1794 for "Smålands kavalleriregemente" Flintlåsmusköt m/1747-91 (förändringsmodell) Flintlåsmusköt m/1762-91 (förändringsmodell) Flintlåsmusköt m/1775-91 (förändringsmodell)
Bild Hylsbajonett. 3-kantig stukatklinga, vingskruv på sidan av hylsan, klackspår i vinkel, rektangulär arm med rundade kanter.

m/1791 Infanteriofficer

TL	470	KL	355	HL	67	HD	19
Tillverkning Jönköpings faktori				Vapen Flintlåsgevär m/1791 för officer vid infanteriet, Kaliber (kal): 16 mm
Bild Bild Hylsbajonett. Liknar m/1791 men är mindre

m/1791 Infanteri uoff

TL	562	KL	400	HL	88	HD	24
Tillverkning -				Vapen Flintlåsgevär m/1791 för underofficer vid infanteriet, Kaliber (kal): 19.3 mm
AM.023543 Hylsbajonett. 3-kantig stukatklinga, förstärkningsring, saknar klackledare. Liknar m/1791 men med förstärkningsring, och bajonetten är kortare.

m/1793

TL	780	KL	660	PR	-
Tillverkning Eskilstuna				Vapen Flintlåsstudsare m/1793, för Savolax fotjägarregemente
AM.024805 AM.024805 AM.024805 AM.024805 AM.024806 AM.025053 AM.025053 Sabelbajonett. Eneggad klinga, grepp i mässing, 8-kantig pipring med vingskruv. Den första sabelbajonetten som antagits i Sverige. Konstruerad av överste Jägerhorn för Savolax fotjägarregemente och Karelens jägarkår. I Kungligt brev av 27/4 1803 befalldes att sabelbajonetterna skulle avläggas, men vid Savolax jägarregemente fanns de kvar till åtminstone 1806 års generalmönstring.

m/1796

TL	580	KL	445	HL	98	HD	24
Tillverkning -				Vapen Flintlåsgevär m/1796, för dragoner
AM.030791 AM.030791 AM.030791 Hylsbajonett. För Livregementsbrigadens husarkår. Klackspår i vinkel, förstärkningsring med klackledare, vingskruv, fyrkantig arm. Klingan eneggad med kilformat snitt. Monteras till vänster med eggen uppåt.

m/1799

TL	715	KL	575	HL	79	HD	23,8
Tillverkning Jönköpings faktori				Vapen Flintlåsgevär m/1799

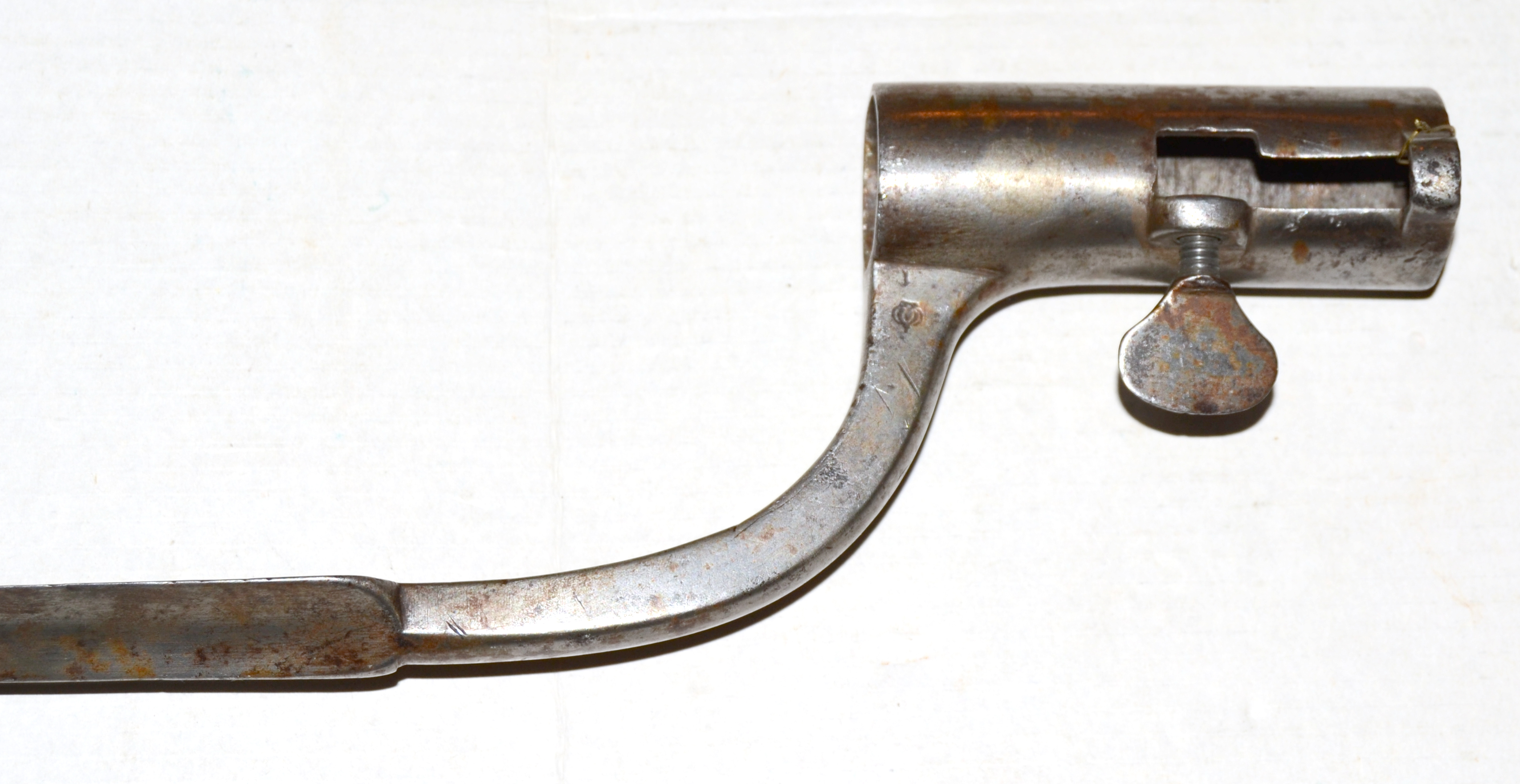

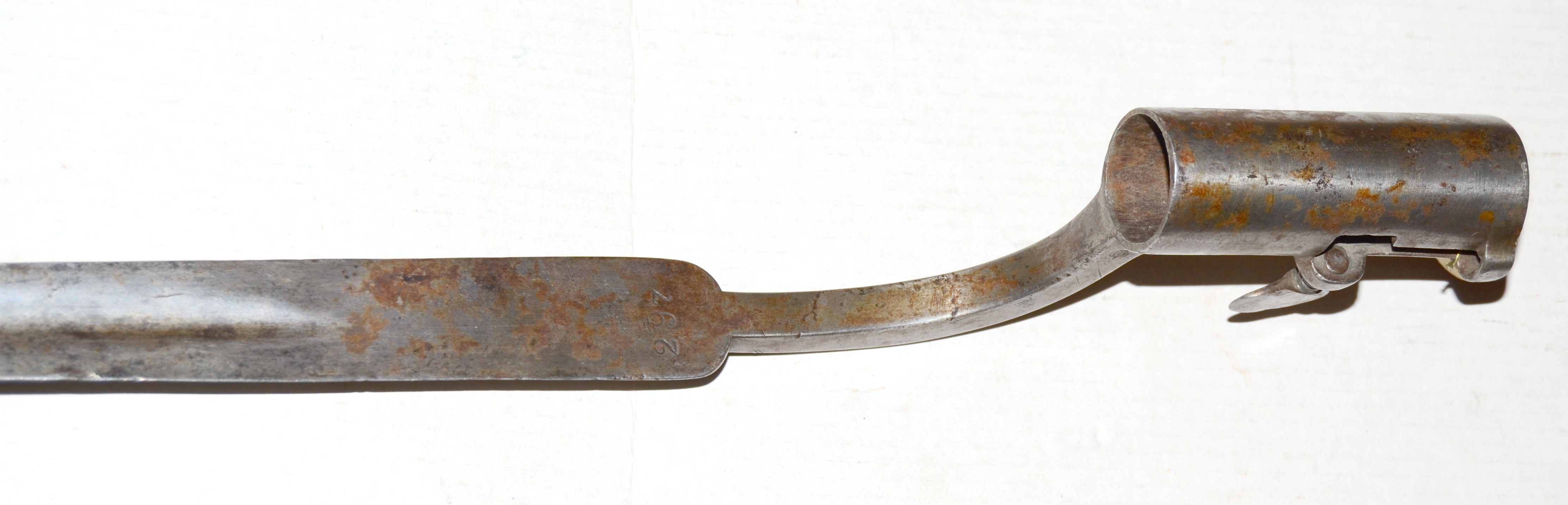

Bild Hylsbajonett. 3-kantig stukatklinga, rakt klackspår med vingskruv på sidan av hylsan. Modifieringar/varianter av denna bajonett: Variant med låsring och rakt klackspår. För montage på höger sida.

Antal bajonetter beställda från faktorierna. (Wira: bajonettklingor)

Årtal	Wira
1791	214
1792	83
1793	720
1794	548
1795	176
1796	414
1797	1
1798	-
1799	3
1800	124

1803 års förändringsmodeller

Skall uppdateras

1805 års förändringsmodeller

Skall uppdateras

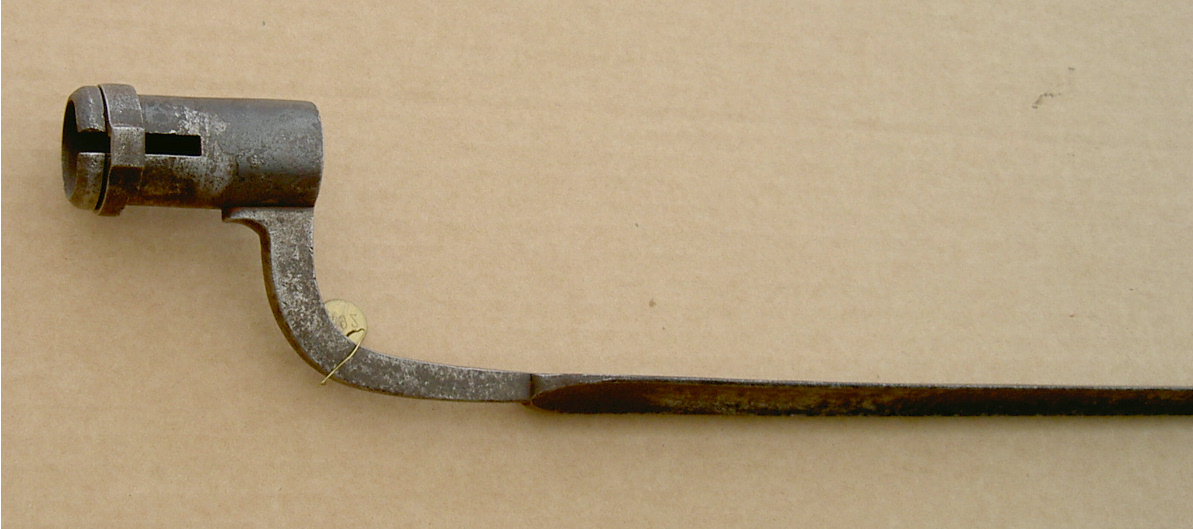

m/1804

TL	830	KL	700	HL	64	HD	25
Tillverkning Ericson, Eskilstuna 1000 studsare tillverkades 1804 - 1809. Alm [9,10] 700 (eller 400) bajonetter tillverkades.				Vapen flintlåsstudsare m/1804 för fotjägare räfflat gevär m/1808, infanteri och jägare

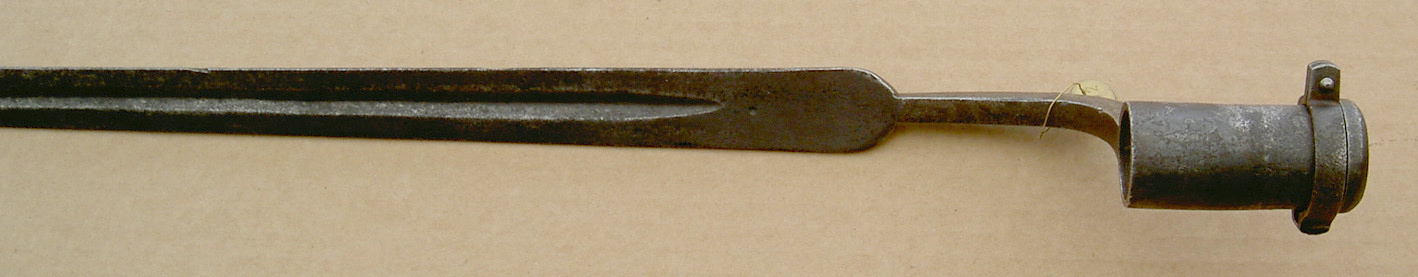

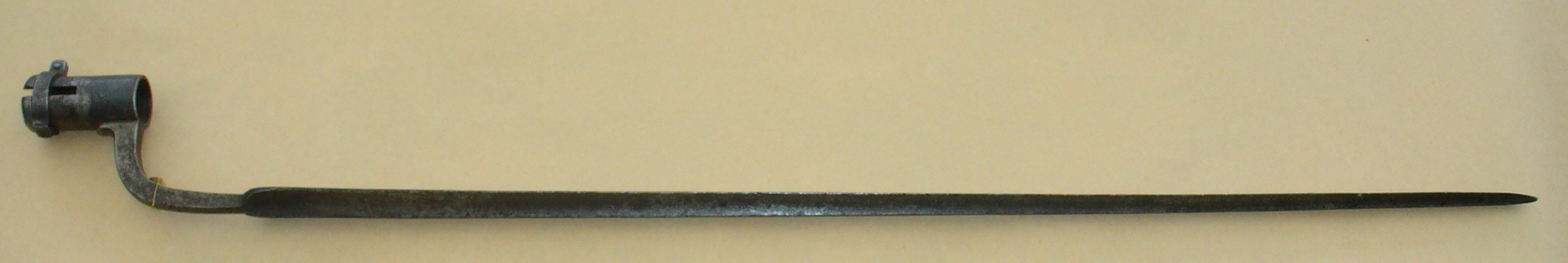

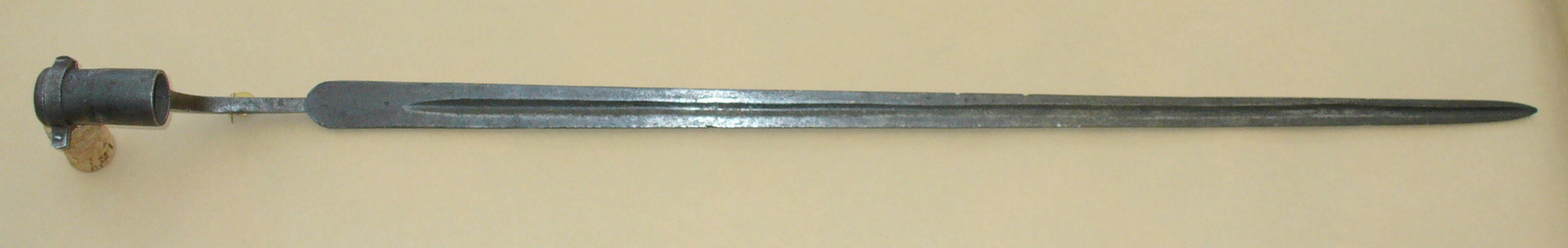

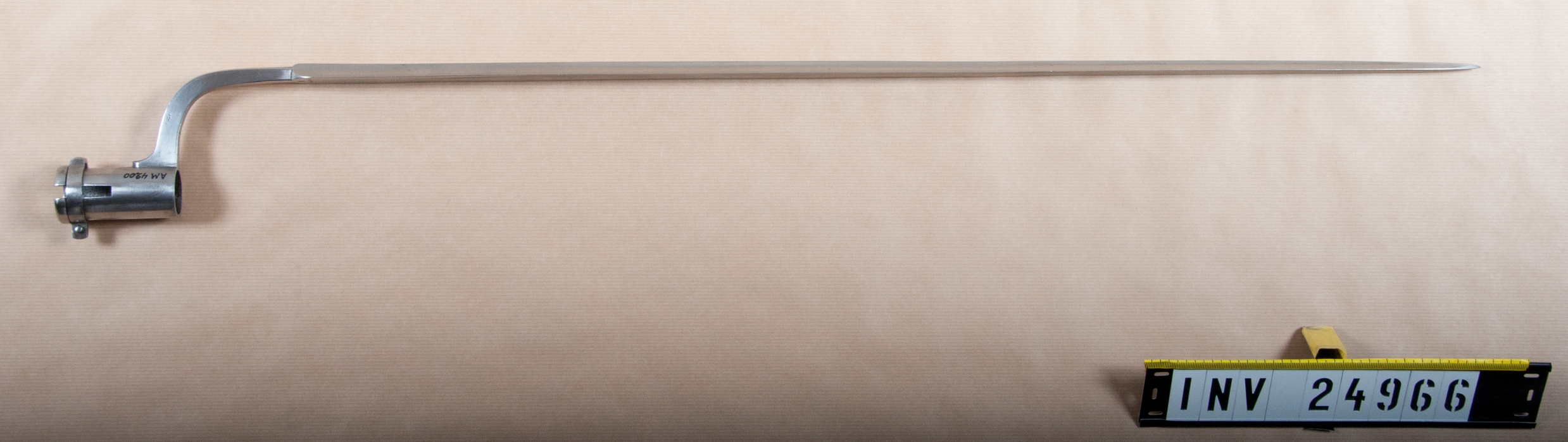

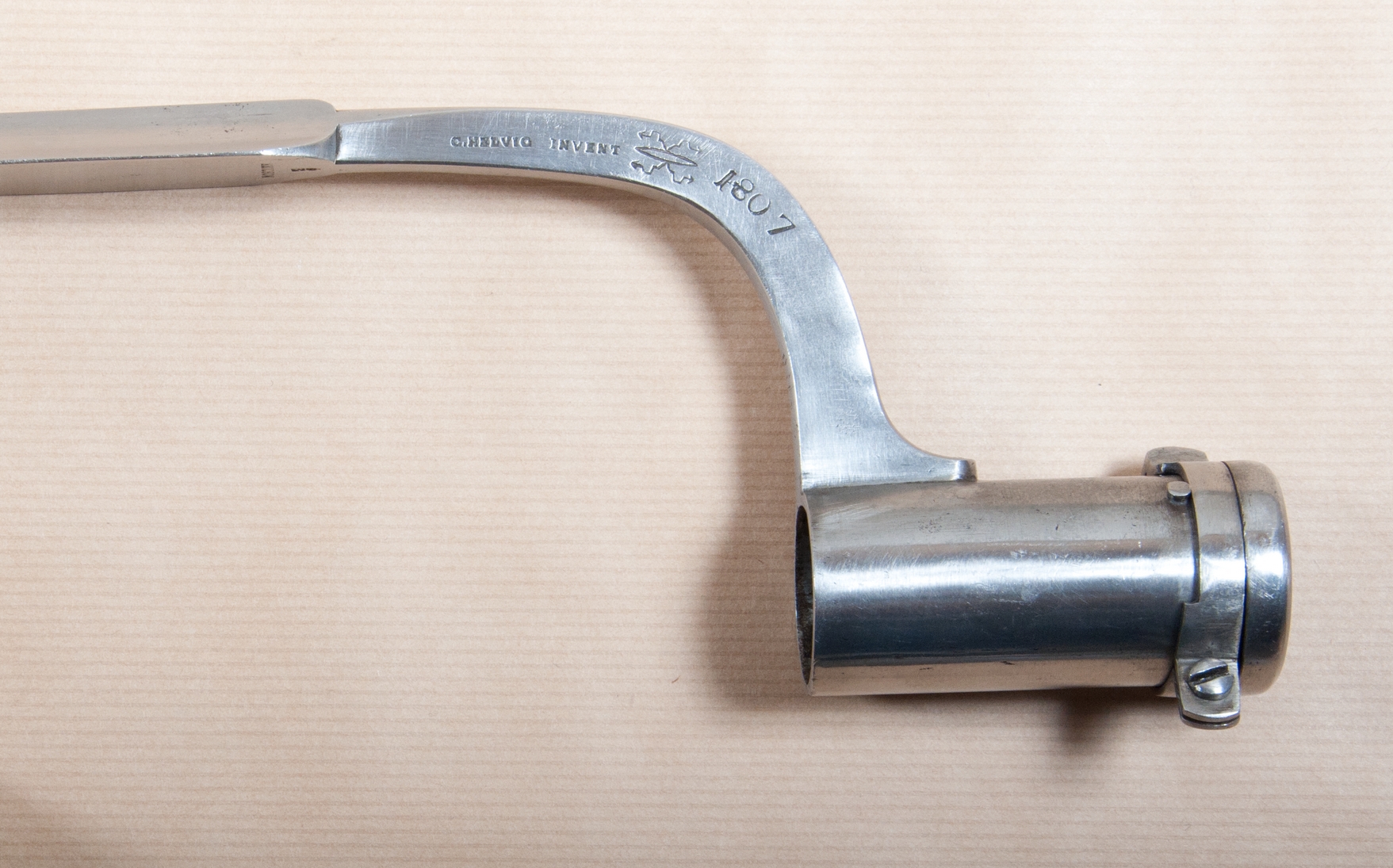

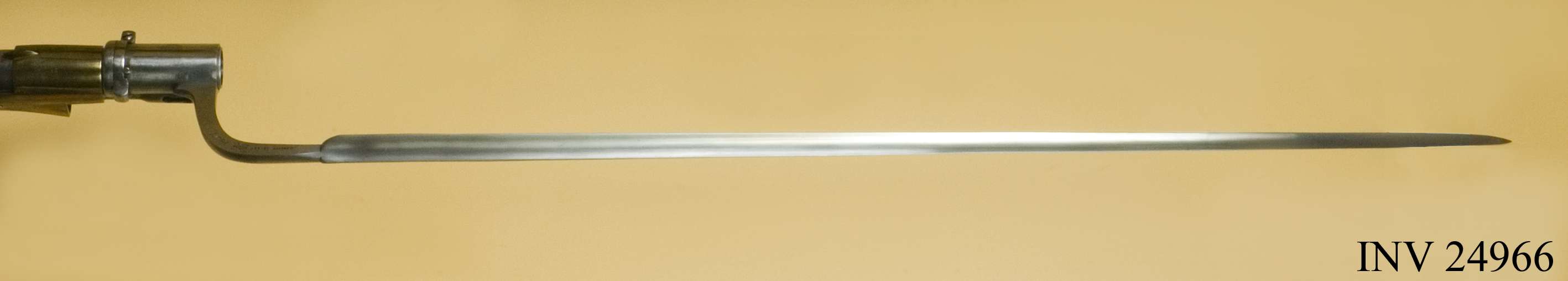

Bild Bild Bild Bild AM.024966 AM.024966 AM.024966 Hylsbajonett. Bajonetten har en trekantig stukatklinga med rundade "axlar", fyrkantig arm med rundade kanter. Hylsan har ett öppet, rakt klackspår och låsring i bakkant. Bajonetten kännetcknas också av längden, 83 cm. Studsare med bajonett är konstruerad av artillerimajoren Carl Helvig. Studsare m/1804 hade ursprungligen inte bajonett, men 29/4 1807 beslutades det att den skulle förses med bajonett. Det är tveksamt om det tillverkades mer än ett fåtal av m/1808 för försök. Bajonetten enligt Alm [9,10] är antagligen en projektmodell.

m/1807

TL	822	KL	690	HL	68	HD	23,3
Tillverkning Studsaren tillverkades i Norrtälje faktori. Okänt var bajonetten tillverades Endast 200 skall ha tillverkats Alm [9,10]				Vapen räfflat gevär m/1807 för infanteri och jägare

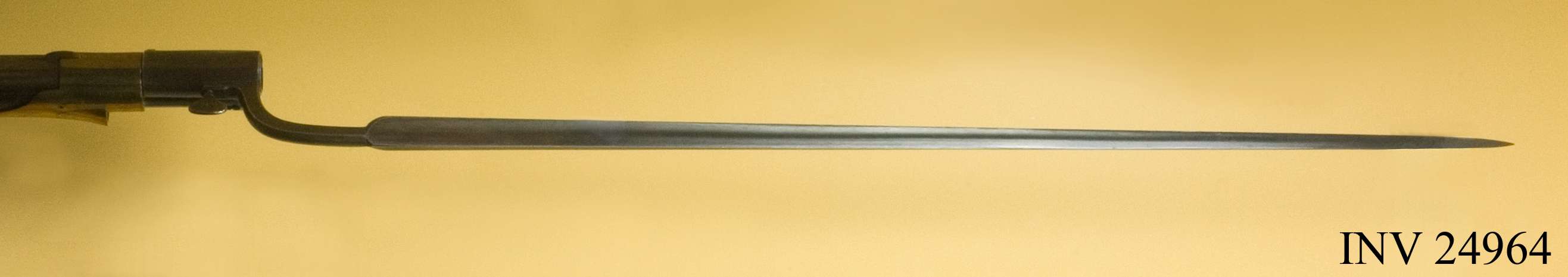

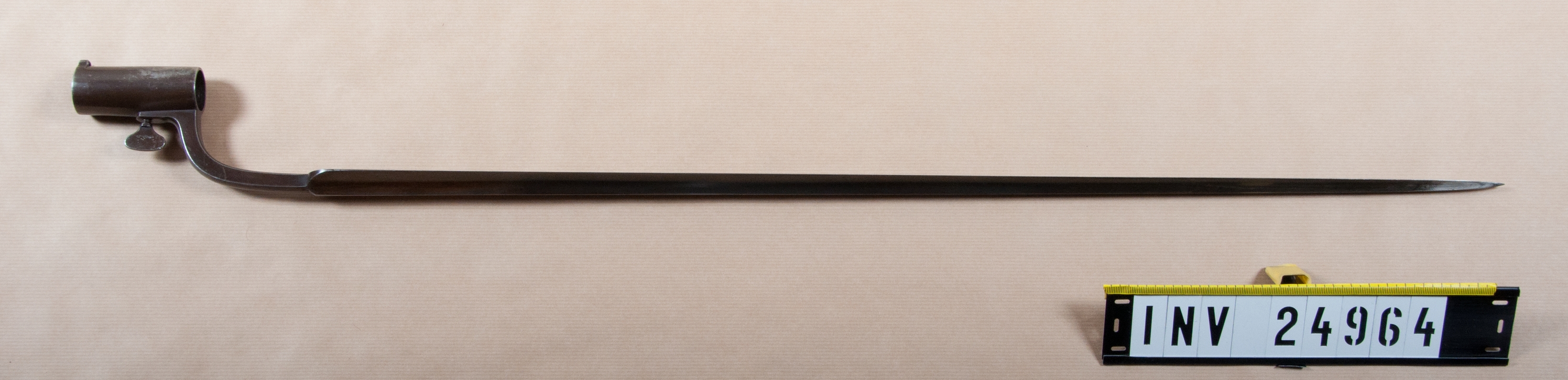

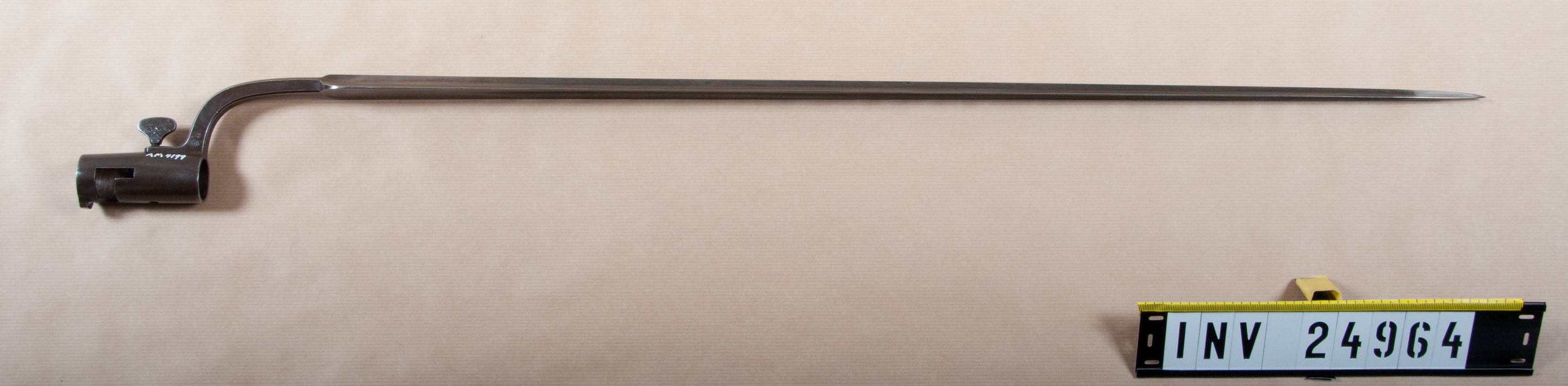

AM.024964 AM.024964 AM.024964 Hylsbajonett. Bajonetten har en 3-kantig stukatklinga, fyrkantig arm med rundade kanter. Hylsan har ett vinklat klackspår med brygga och fästes med vingskruv på hylsans undersida. Bajonetten kännetcknas också av längden, drygt 82 cm. Studsaren och bajonetten är konstruerad av artillerimajonren Carl Helvig. Planen var att beväpna hela infanteriet med räfflat gevär m/1807 som var ett mycket gott vapen. Detta blev dock för dyrt, och istället beställdes 35.000 musköter av olika modeller från England.

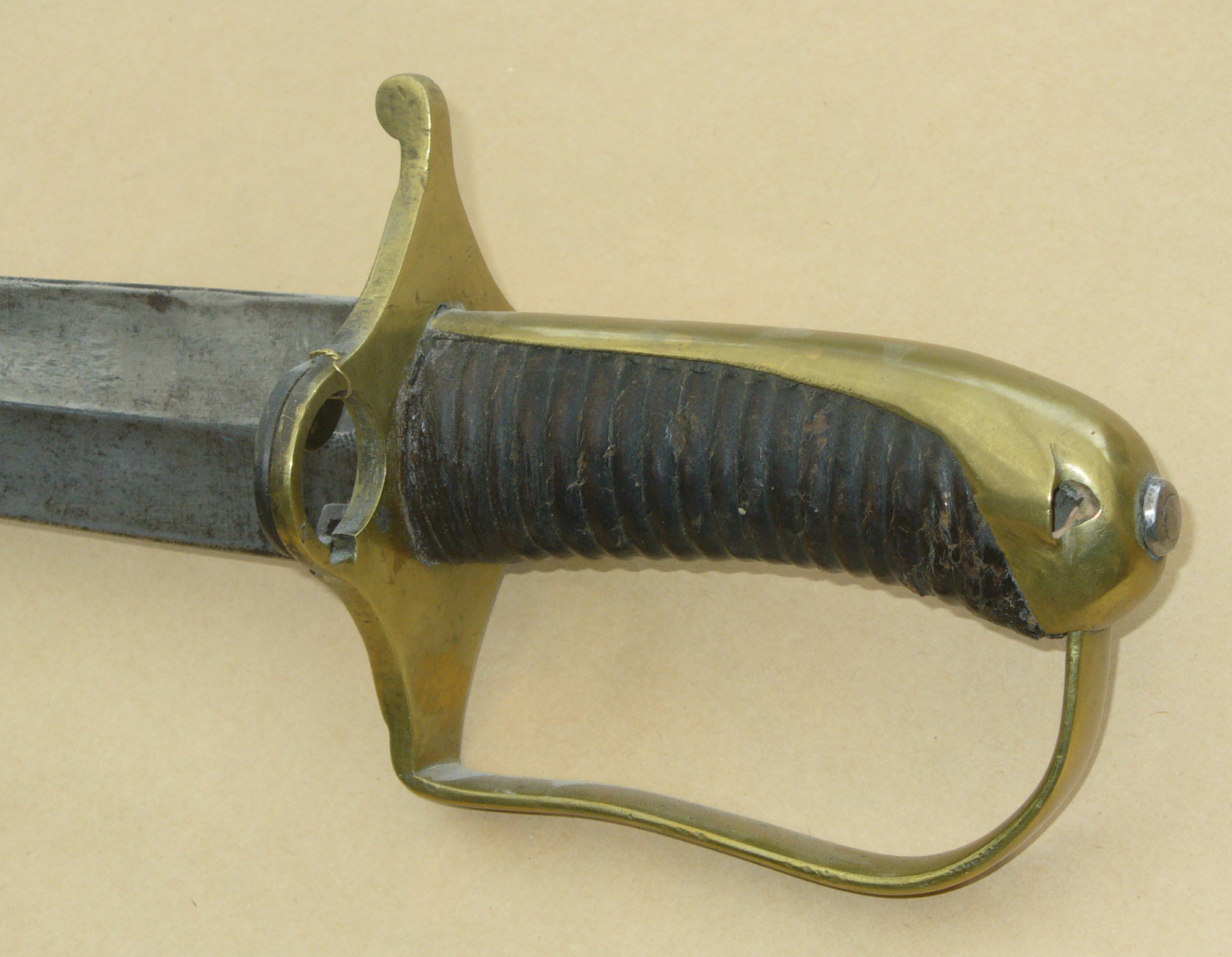

m/1815-20

TL	730	KL	617	PR	23
Tillverkning fler än 800				Vapen Studsare m/1815-20 för fältjägare

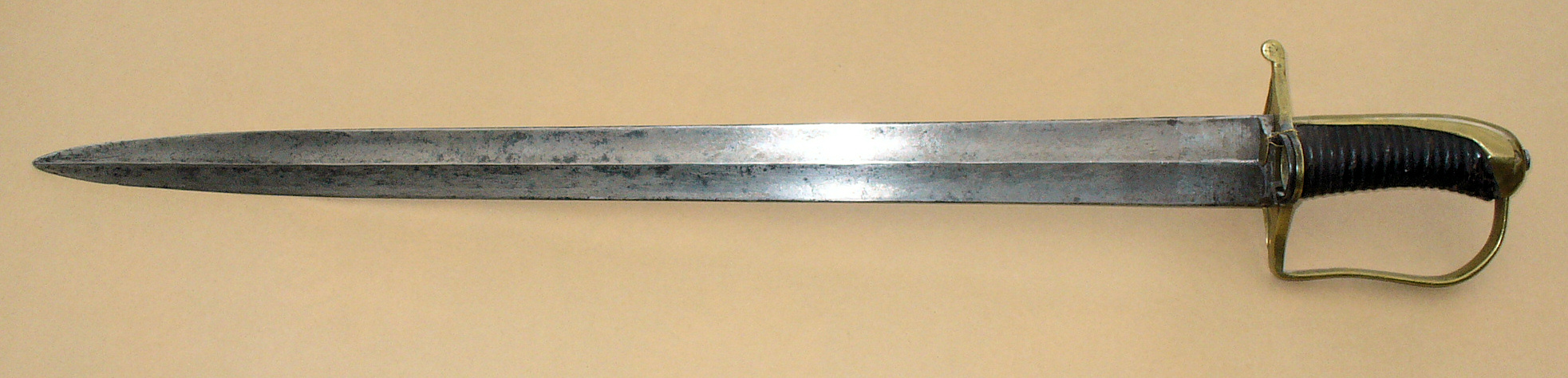

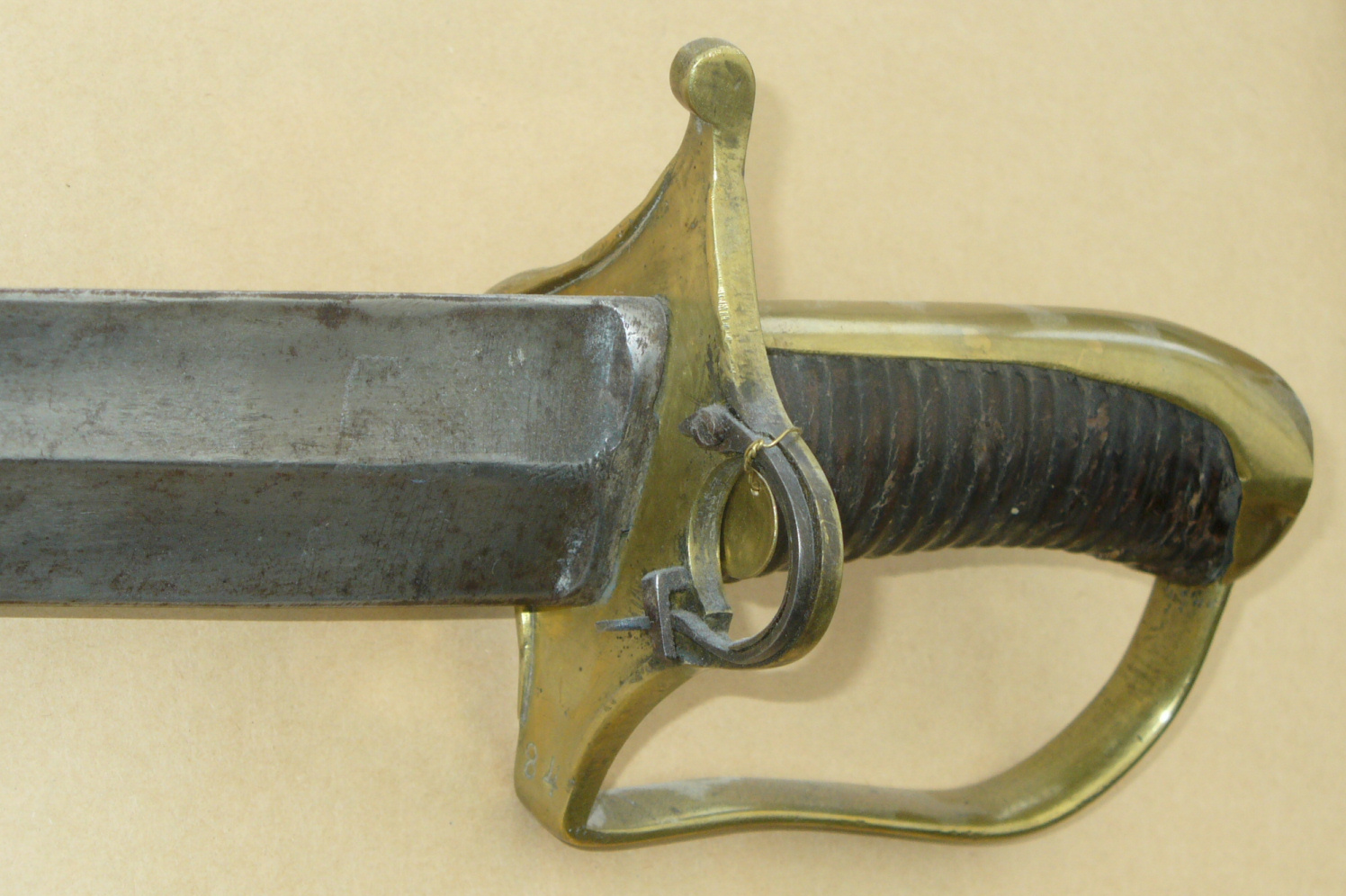

Bild Bild Bild Sabelbajonett. För studsare m/1815-20 för fältjägare 31/8 1820 beställdes 800 fältjägarstudsare med bajonett till Jämtlands fältjägarkår. År 1821 bestämdes, att Värmlands fältjägarekår skulle förses med "nya studsare med apterade huggare som bajonetter". Dessa vapen erhöllos 1822 och sedan de användts för målskjutning sändes de till Karlstad för att förvaras i regementets förråd. Mässingsfäste med lädergrepp. Klingan från värja m/1773.

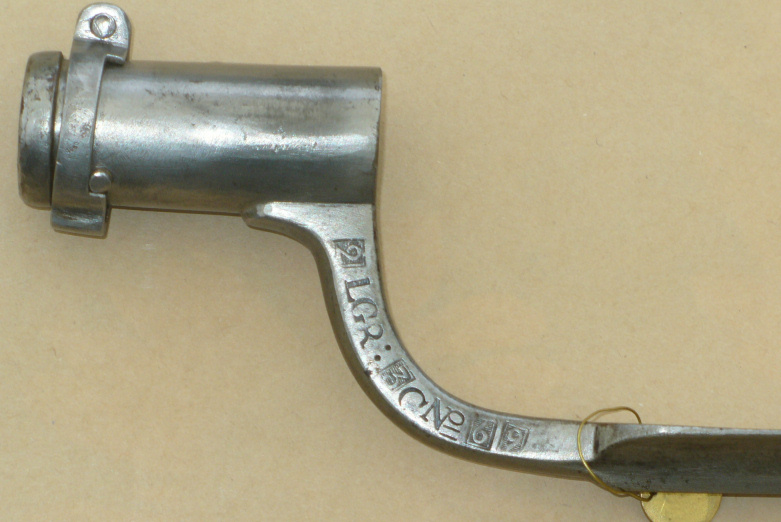

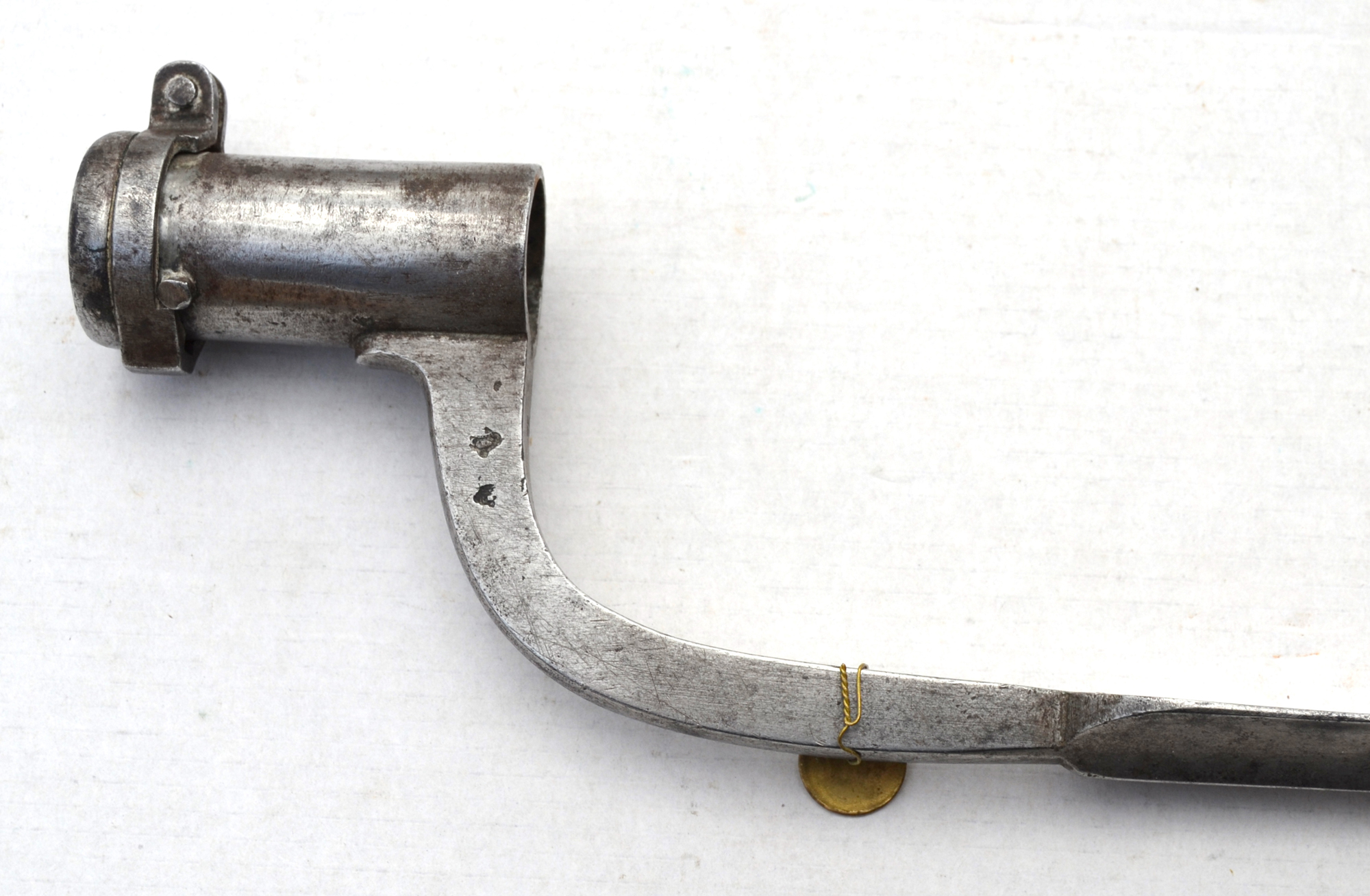

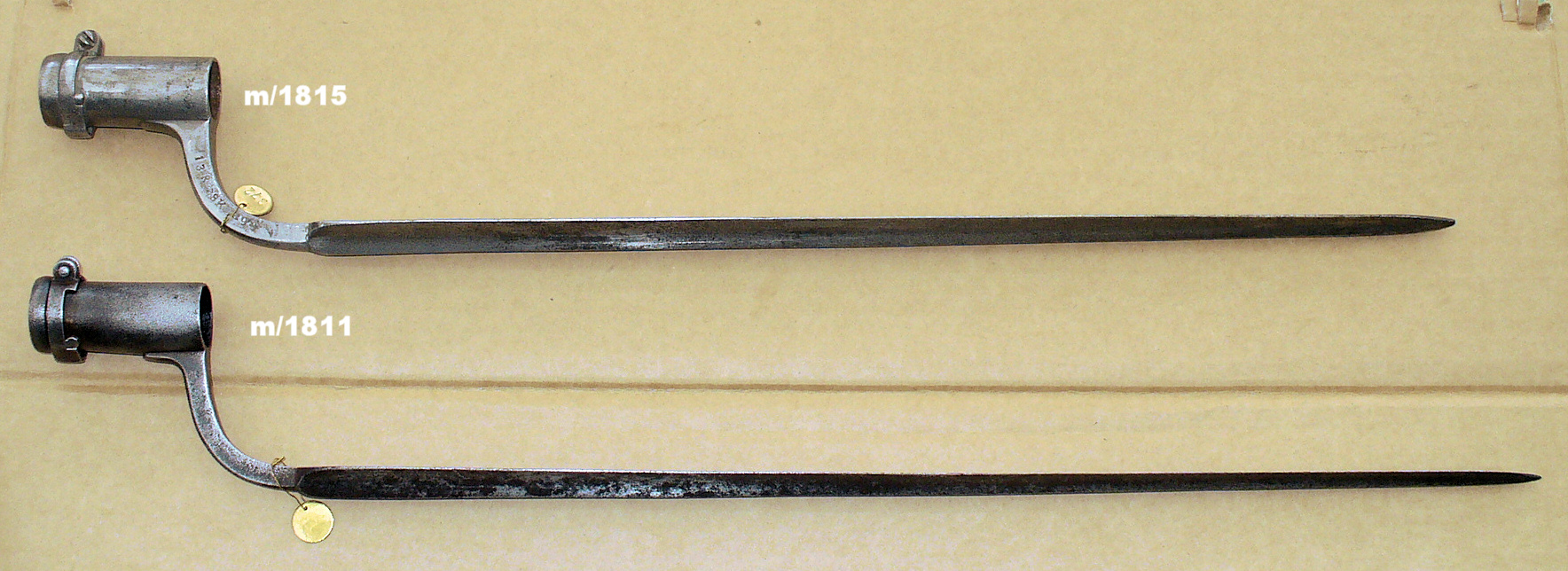

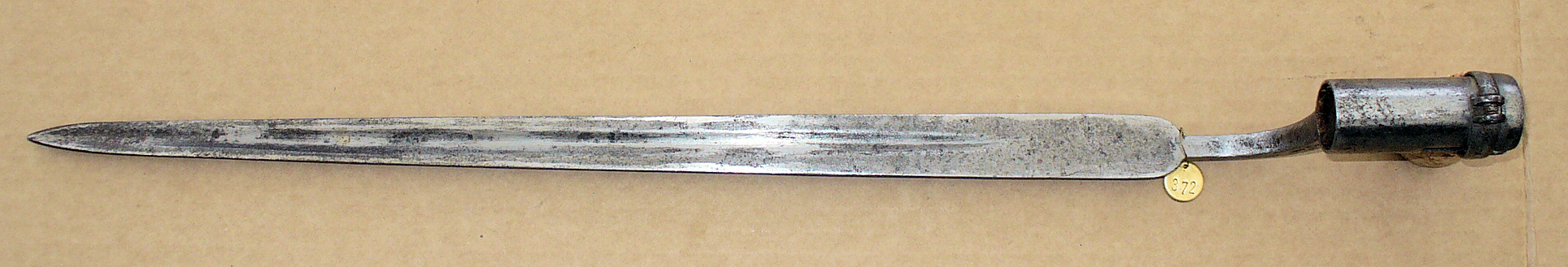

m/1815-20

TL	680	KL	540	HL	63	HD	23,3
Tillverkning Ericsson, Eskilstuna Carl Gustaf Stads gevärsfaktori				Vapen Fotjägarstudsare m/1815-20

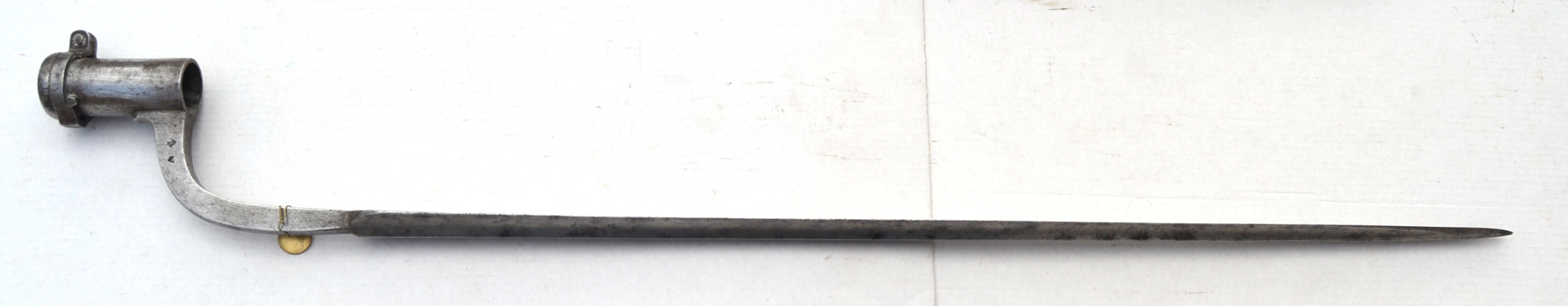

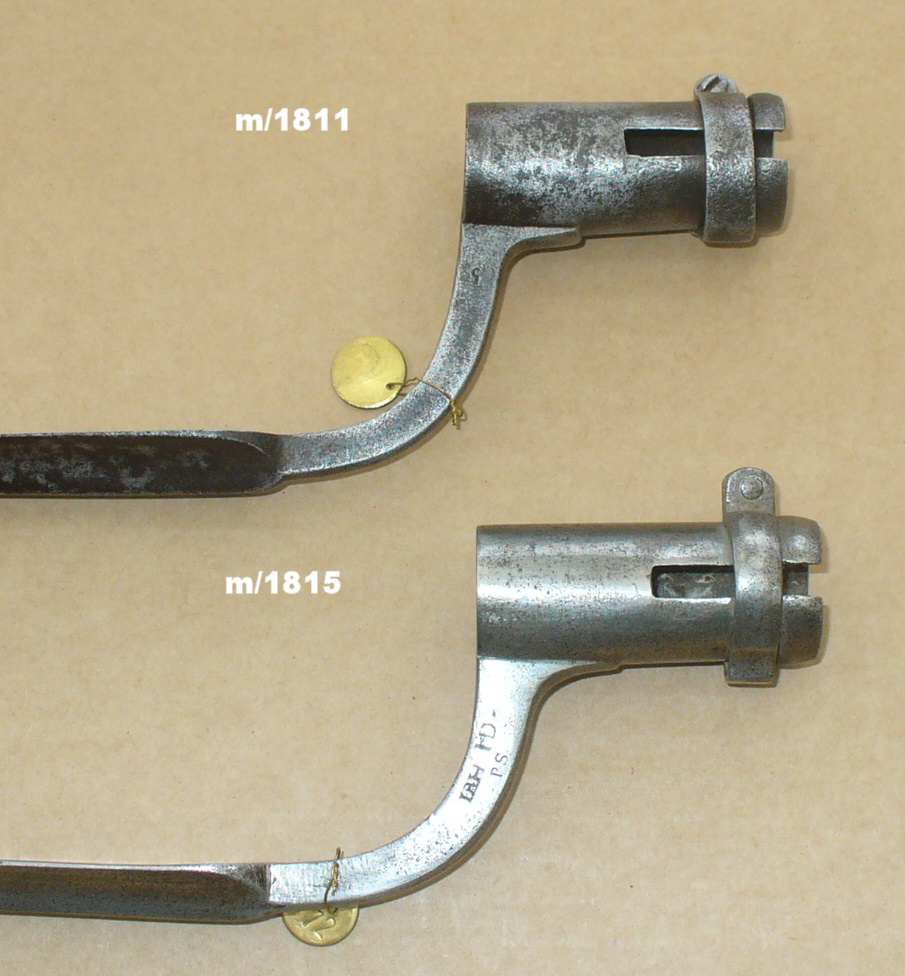

Bild Klingbröst Hylsbajonett. De flesta bajonetterna är modifierade m/1804. Man ser en tydlige skarv där hylsan krympts. Det finnns också bajonetter tillverkade av CG, ej modifierade.

m/1826

TL	695	KL	575	HL	64	HD	23,5
Tillverkning Husqvarna Norrtälje				Vapen Gevär m/1826 för infanteriets jägare.
Bild Bild Hylsbajonett. Bajonetten som 1815 men längre klinga och rektangulär arm. Liknar m/1815-20 men något längre. I kungligt brev 4/5 1838 påbjöds att fältjägarregementena skulle ha/behålla m/1815-26. Enligt kungliga skrivelser 17/1 och 7/3 1854 skulle 2000-3000 m/1815-26 överlämnas till flottan

sabelbajonett m/1826

TL	735	KL	-	PR	-
Tillverkning -				Vapen Gevär m/1826, infanteriets jägare, Kaliber (kal): 18.55 mm
AM.023558 AM.023558 AM.023558 AM.023558 Sabelbajonett. För jägargevär m/1826 och m/1826-38 för fältjägare. Klingan från kavalleripallasch m/1773 eller m/1775

m/1833 Flottan

TL	590 610	KL	440 465	HL	88	HD	24,5
Tillverkning -				Vapen flottans slaglåsgevär förändringsmodell m/1833.
m/1747 Bild Bild Bild m/1762 Bild Bild Bild Hylsbajonett År 1826 befalldes att försök skulle göras med "slagkrutets användning å flottans vapen". 1831-1832 gjordes försök i större skala och 1833 fastställdes modellen på förändring från flintlås till slaglås av flottans äldre eldvapen. Förändringen genomförden 1846 enligt J Alm. Bajonett m/1747 och m/1762 kortades till ungefär 600 mm längd, och fick ett kort rakt klackspår med låsring i bakkant. Hylslängden på ca 88 mm behölls. På bajonett m/1747 behölls the gamla klackspåret på andra sidan av hylsan !

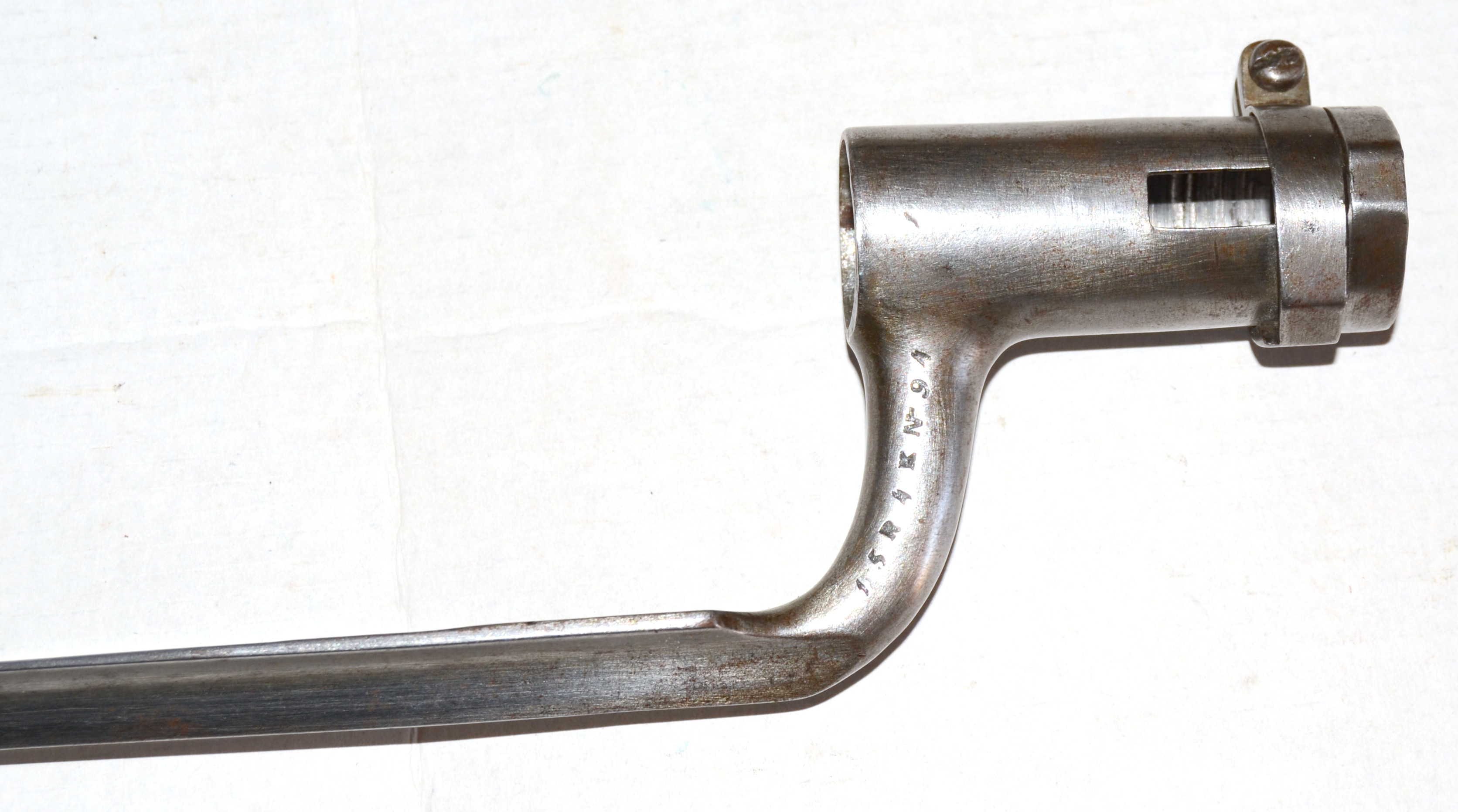

m/1840

TL	660	KL	575	HL	67	HD	22,4
Tillverkning Carl Gustaf Stads Gevärsfaktori Husqvarna Norrtälje (ovanlig !) Circa 10,000 tillverkades [4]				Vapen Infanterigevär m/1840 Infanterigevär m/1845 Miniegevär m/1854

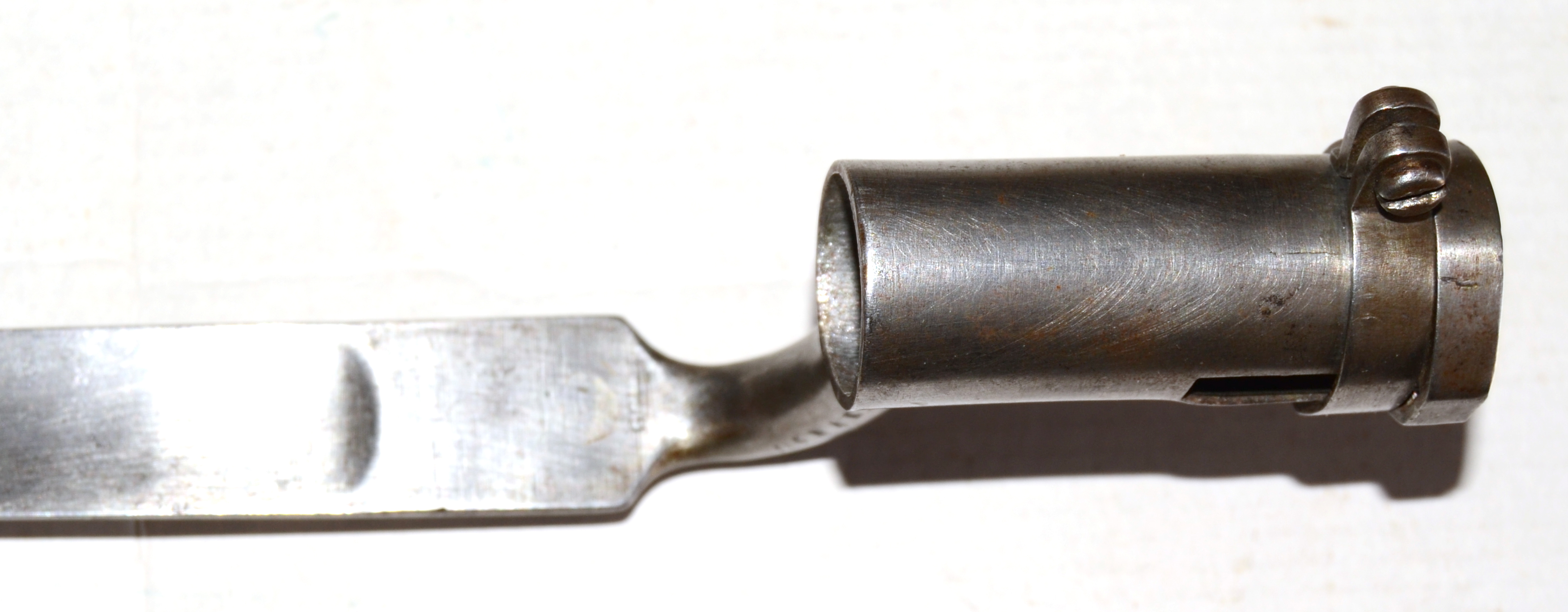

Bild Hylsbajonett. Efter 1850 stämplades årtalet in på klingbröstet.. (1850 års besiktningsförordning). Dessa var då troligen avsedda för gevär m/1845. Det är ingen skillnad på bajonetterna.

m/1845 Flottan

TL	564	KL	480	HL	66	HD	22,7
Tillverkning Husqvarna Carl Gustaf Stads Gevärsfaktori				Vapen Slaglåsgevär m/1845 för flottan
Bild Bild Hylsbajonett. Rund arm, brunerad hylsa och arm. Brunerad hylsa och arm, men blank klinga. Ser ut som m/1840 men är kortare. Notera också att låsringen skiljer något.

m/1851 Flottan

TL	560	KL	485	HL	67	HD	20
Tillverkning Carl Gustaf Stads Gevärsfaktori Huskvarna (?) Malherbe (Liege, Belgien)				Vapen Flottans kammarladdningsgevär m/1851
Bild Bild Bild Hylsbajonett. Liknar m/1840 men med klackspåret mitt emot armen (Montage under pipan). Det är bara märkningen som skiljer på den belgiska och den svenska bajonetten. Gevär och bajonetter levererades i några omgångar. Första leveransen var ganska begränsad. Årtalet är okänt. 1853-1854 levererades de flesta bajonetterna 1863 mycket begränsat antal. 1864 mycket begränsat antal. Dessa uppgifter är ej helt bekräftade, men bajonetterna levererade från Huskvarna saknar kontraktsår på klingan.

m/1855

TL	605	KL	538	HL	69	HD	21
Tillverkning Malherbe (Liege Belgien). 5000 för armen, 4000 (osäkert) för flottan.				Vapen gevär m/1855 (Minié) gevär m/1856 (Minié)
Bild Bild Hylsbajonett

m/1826-54 Flottan

TL	565	KL	538	HL	64	HD	23,3
Tillverkning Husqvarna Norrtälje				Vapen Gevär m/1826-54 förändringsmodell för flottan
Hylsbajonett Bajonetten är egenligen en avkortad bajonett m/1826. Oftast med kontraktsåret 1856 stämplat på klingbröstet och med acceptansstämplar från flottan. Enligt Kungligt brev 17 januari och 7 Mars 1854 skulle 2000 - 3000 gevär m/1815-26 utlämnas till Flottan. Observera att beteckningen m/1826-54 är en egen benämning, ingen officielt modellår.

m/1856

TL	605	KL	538	HL	66	HD	21
Tillverkning Husqvarna, ca 2000 bajonetter				Vapen Minié-gevär m/1856
Bild Bild Hylsbajonett Som m/1855 men tillverkad i Sverige Små skillnader vid bryggan Jämför m/1855 med m/1856.

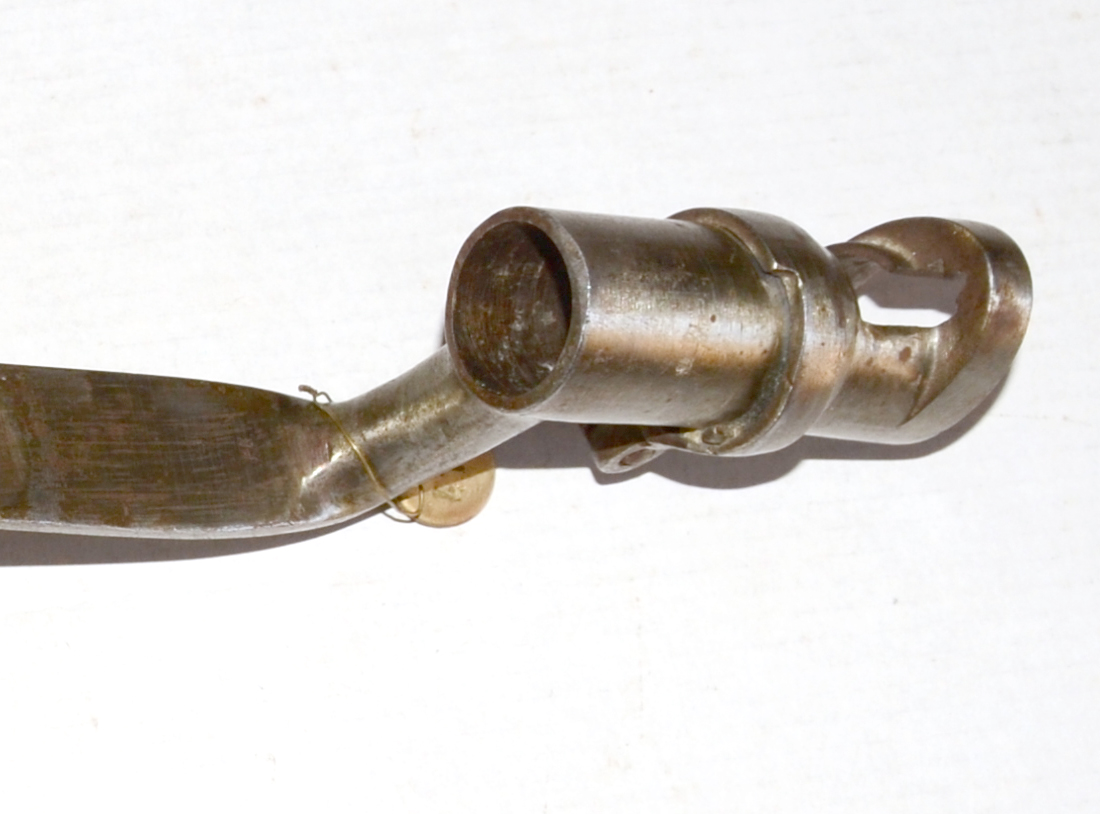

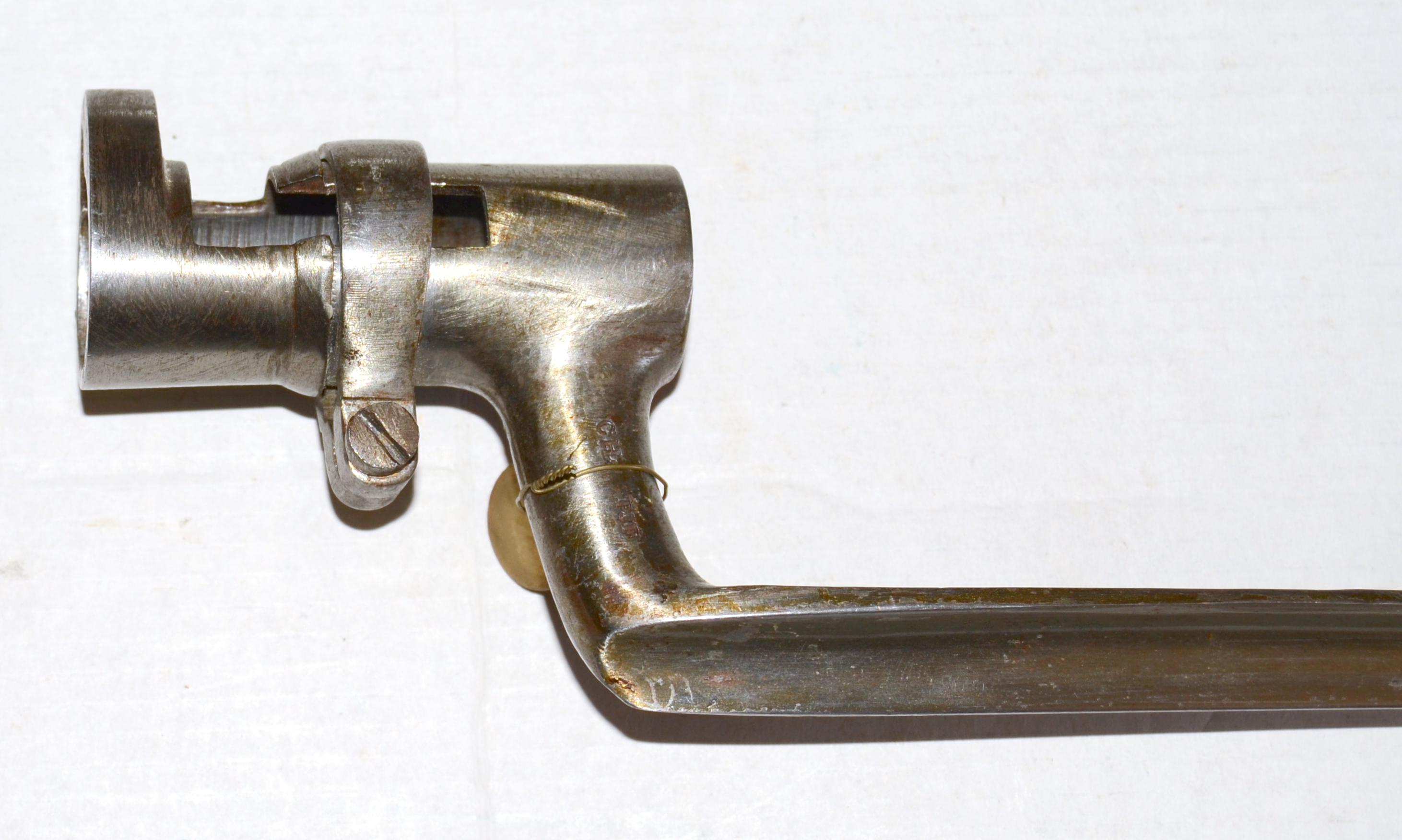

m/1857

TL	660	KL	595	HL	66	HD	20,6
Tillverkning Husqvarna Carl Gustaf Stad				Vapen Minié slaglåsgevär m/1857

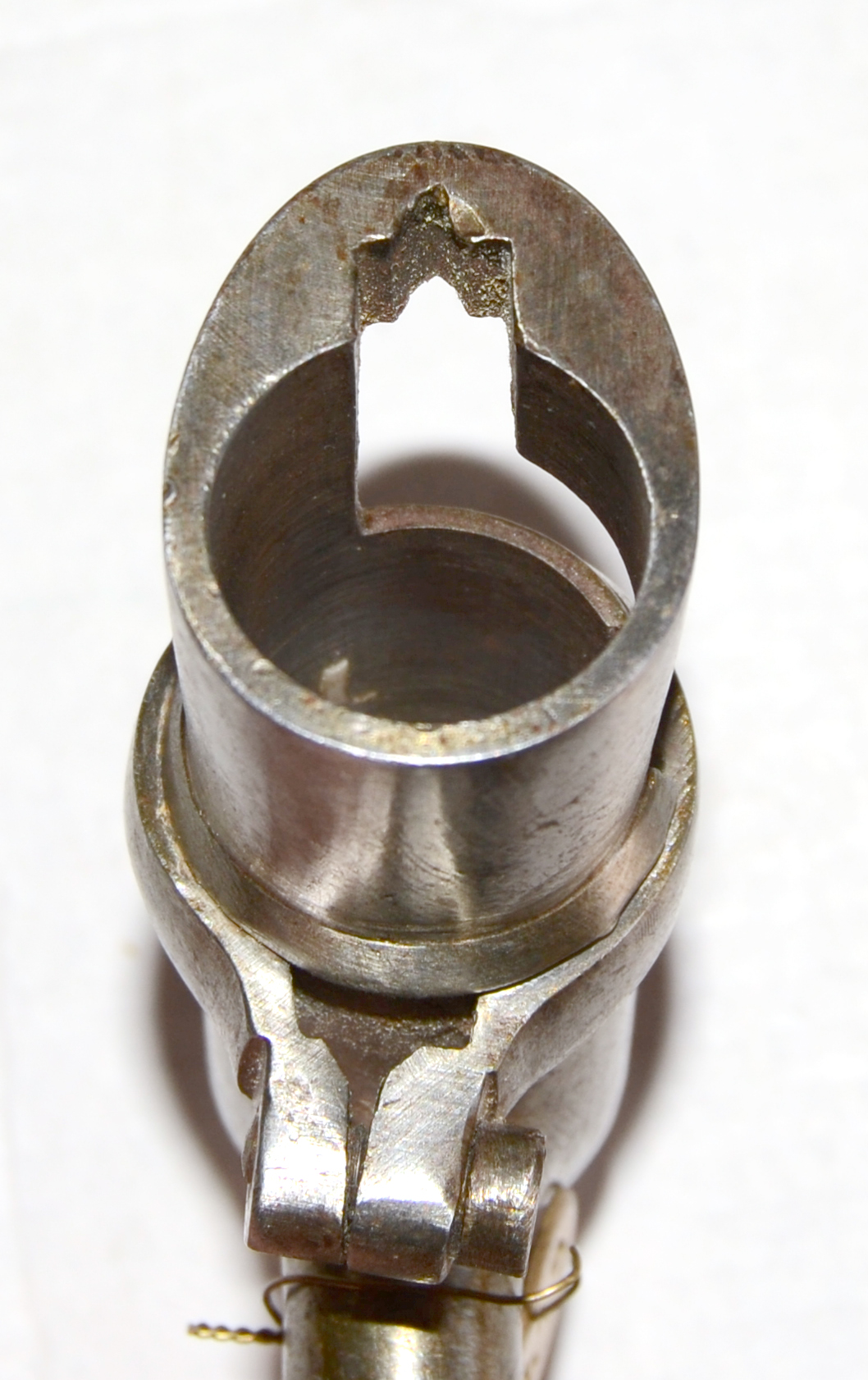

Bild Hylsbajonett Liknar m/1860 men med grövre hylsdiameter och annorlunda brygga.

m/1860

TL	647	KL	583	HL	66	HD	19
Tillverkning Husqvarna Carl Gustaf Stad				Vapen Slaglåsgevär m/1860 Kammarladdningsgevär m/1860-64 Bakladdningsgevär m/1860-64-68. Bakladdningsgevär m/1860-67.
Bild Hylsbajonett Geväret delades aldrig ut i någon större utsträckning, se m/1864.

m/1864

TL	655	KL	583	HL	66	HD	19
Tillverkning Husqvarna Carl Gustaf Stad Eskilstuna Jernmanufactur (m/1864-68)				Vapen Kammarladdningsgevär m/1864 Bakladdningsgevär m/1864-68.
Bild Hylsbajonett. 23/1 1864 befalldes att 4000 m/1860 skulle byggas om. 9/2 beslutades att alla m/1860 skulle byggas om. 27/7 1864 approberades m/1864. 1867 fanns det 14886 st m/1864. 1/5 1867 fanns det ca 30000 m/1860 - m/1864 18/11 1868 fastställdes förändringsmodell m/1864-68 där de förses med Remingtons mekanism. Bajonetten är stämplad stämplad 1869 (1868 ?) och krönt C. Blodranden börjar längre ned på klingan. Endast 800 tillverkades av dessa.

m/1867

TL	635	KL	500	PR	19
Tillverkning EJAB, 4000 Svalling Mölntorp, 200				Vapen Gevär m/1867 Remington
Bild Bärläder Sabelbajonett. Delades endast ut till flottan. Modifierades senare för att passa till karbin m/1894 samt till huggare m/1903 för att delas ut till kustartilleriet. Se separat artikel här.

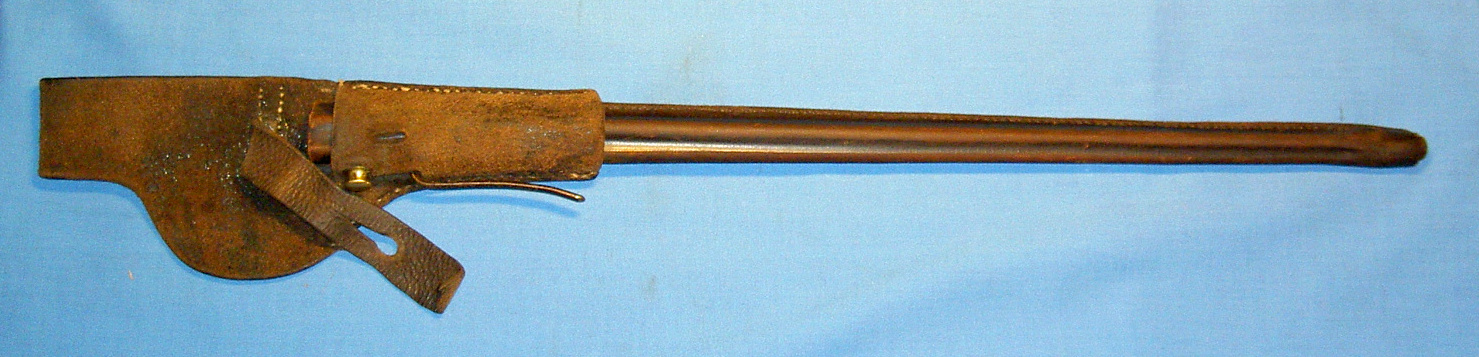

m/1867

TL	560	KL	485	HL	67	HD	19
Tillverkning Remington, Antal 10000 ex. Husqvarna Carl Gustaf Stad				Vapen Gevär m/1867 låset tillverkat i USA Gevär m/1867 tillverkat i USA Gevär m/1867 Gevär m/1867-68 Gevär m/1867-74

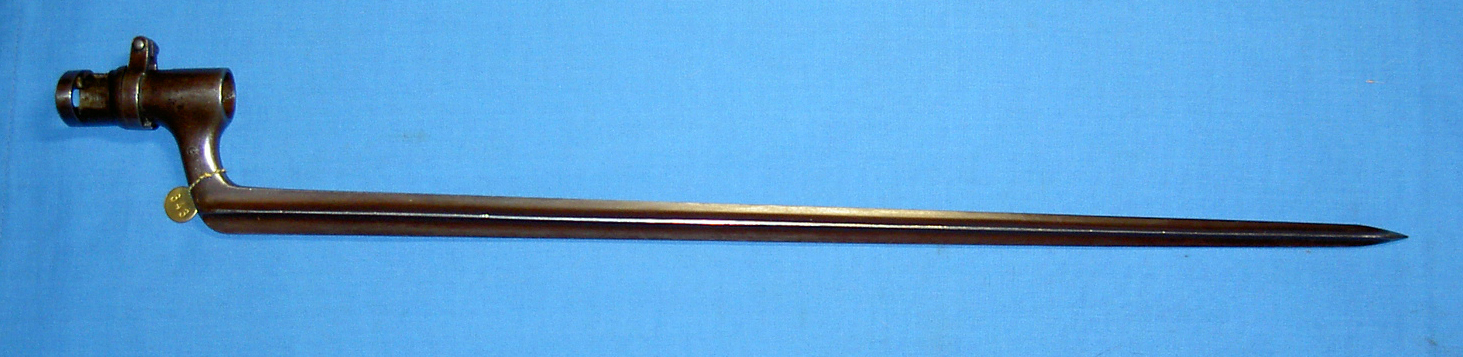

Bild Bärläder Balja Hylsbajonett. Bajonetten approberades 8 maj 1867 (GO 258) Av Remingtons tillverkning kasserades 1 av 10000. Den kännetecknas av att den har en hylsa av järn, klinga av härdat stål. Ett antal underkontraktörer användes av Carl Gustaf Stad: ex: "NAESMAN", "J. WALLEN" eller Eskilstuna Jernmanufactur AB (stämplar med ett ankare)

m/1867-89

TL	538	KL	485	HL	47	HD	15,5
Tillverkning Carl Gustaf Stad, 102 000 m/1867 modifierades				Vapen 8 mm gevär m/1867-89
Bild Bild Hylsbajonett. Unik konstruktion med låsknapp (samma typ som fm/1913, fm/1910)

m/1867 for 6,5 mm karbin m/94

TL	632	KL	500	PR	15,5
Tillverkning 400 byggdes om av Flottans station i Stockholm.				Vapen Modifierad karbin m/1894.
Bild Bild Sabelbajonett Sabelbajonett med yataghanklinga. Mässingfäste med grepplattor av trä och parerstång av stål. Läderbalja med mässingbeslag. Bajonetten för Remingtongevär m/1867 modifierades med ny parerstång av stål. 400 karbin m/1894 modifierades med ny fästanordning för att kunna ta denna bajonett. Förändringen beställdes 1907, men levererades först 1913. Användes vid flottan. Se separat artikel här.
