Bajonetter till karbin m/1894

Revision A4 uppdaterad 2023-02-01

© Per Holmbäck

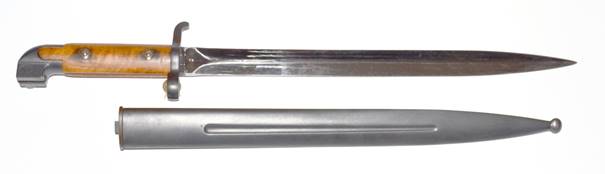

Karbinbajonett m/1914 (överst) och försöksmodell fm/13 (underst)

Knivbajonett för karbin m/1894

Svenska kavalleriet hade fortfarande karbin m/1870 när finkalibriga magasinsvapen introducerades men 1894 fastställdes en Mauserkarbin. Detta var två år innan geväret fastställdes.

Karbinen approberades den 7 augusti 1894 som "1894 års karbin" i generalorder no 845. Den 6 april 1895 blev den officiella benämningen "6,5 mm karbin m/94".

Karbin m/1894 delades ut till hästburna trupper (Kavalleriet, Artilleriet och Trängtrupperna) men även till Flottan (vilket inkluderade marininfanteriet och när det bildats, kustartilleriet).

6,5 mm karbin m/94 hade ursprungligen inget bajonettfäste, men ganska snart efter införandet uppkom frågan om införskaffande av en karbinbajonett:

· Kavalleriet som var beväpnat med karbinen var i stort behov av en bajonett.

· Det nyligen uppsatta kustartilleriet var delvis beväpnat med karbinen var också i behov av en bajonett.

· Flottan ville ha en lång bajonett till Karbinen. De modifierade till och med ett antal sabelbajonetter m/1867 för att monteras på karbinen.

Ett flertal försök inleddes i början av 1900-talet, och ett antal modeller prövades. Se artikeln ”Tidiga bajonettförsök för karbin m/1894” för en beskrivning av dessa. Denna artikel handlar dock i första hand om utvecklingen som resulterade i bajonetterna m/1914 för armén och m/1915 för flottan.

Karbinbajonetten för kavalleriet

Carl Gustaf Stads gevärsfaktori tog fram ett fåtal projektmodeller för bedömning, sannolikt endast dessa tre:

· Serienummer 001 liknar den senare fastställda försöksmodellen, men saknar låsanordning för baljan.

· Serienummer 002 liknar den senare fastställda försöksmodellen, men låsanordningen för baljan monterad på baljan.

· Serienummer 003 fastställs den 4 december 1913 som modellexemplar för försöksmodell fm/13.

Dessa skiljer sig framförallt i baljans låsning vid bajonetten. Detta var ett känt problem med bajonett m/1896, så det är förståeligt att detta problem hanterades med en ny bajonettmodell.

Försök med en ny karbinbajonett beordrades 1913, den 23e maj 1913 bestäms att försök skall utföras vid K8, "Norrlands Dragonregemente" i Umeå.

I samband med fastställandet av fm/13 beställs även 500 bajonetter från Carl Gustaf Stad gevärsfaktori. Dessa rapporterades klara 9 juni 1914.

I juli 1914 utökas försöken till en skvadron på K1, "Livgardet till häst" i Stockholm och en skvadron på K3 "Livregementets husarer" i Skövde. Anledningen till detta var att eftersom hela kavalleriet skulle utrustas med bajonetten krävdes ytterligare försök. Försöken skulle fortsätta till de stora regementsmanövrarna 1915, och utvärderingen skulle vara inlämnad 1 november 1915.

300 bajonetter lämnades ut till K8 och 100 till K1 respektive K3 i juli 1914.

Någon gång efter försöken fastställdes karbinbajonett m/14, men inget fastställandedatum har kunnat hittas. Vi vet att försöken med fm/1913 inte skulle redovisas förrän sent 1915. Dessutom benämns bajonetten "karbinbajonett m/1916" i ett flertal dokument. Sannolikt godkändes modellen omkring 1916, men fick ändå modellåret 1914.

Redan i början av 1912 offererar Eskilstuna Jernmanufactur AB tillverkningen av 15,000 karbinbajonetter. Detta leder dock inte till någon beställning och den 14 december 1914 skickas en ny förfrågan på 15,000 karbinbajonetter som besvaras den 17 december. Priset per bajonett var 8.50 kr - 9.50 kr.
Den 18 juni 1915 besvaras ytterligare en förfrågan men nu var priset lite högre, 11.80 per bajonett. En intressant notering här är att ritningarna som denna offert refererade till fortfarande var fm/13.

Det är dock tveksamt om denna offert ledde till beställning, men AB Formator i Stockholm tecknar ett kontrakt med Kungl Arméförvaltningens Artilleridepartement rörande leverans av 15.000 karbinbajonetter med baljor. Eskilstuna Jernmanufactur AB skall förse dem med färdiga och besiktigade bajonettklingor, samt övrigt material (till exempel plåt till baljorna).

De 15,000 klingorna var levererade till Formator i slutet av november 1915 men vi vet inte riktigt när samtliga bajonetter var levererade till gevärsfaktoriet.

1916 levererar Eskilstuna Jernmanufactur AB ytterligare 1100 klingor till Formator, nu enligt ritning godkänd 18 maj 1916 och, får man förmoda, på det vi nu kallar m/1914.

Bajonett projektmodell 001

Denna modell är nyligen identifierad och den fanns på Vapentekniska Muséet i Eskilstuna.

Bajonetten liknar den senare antagna fm/13 men den saknar helt låsmekanism för baljan.

Bajonett projektmodell 002

Denna modell finns i en privat samling. Bajonetten liknar den senare antagna fm/13. Den väsentliga skillnaden är att låsmekanismen för baljan sitter på baljan istället för på fästet.

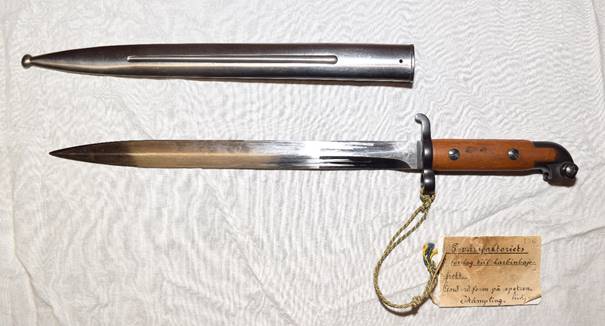

Bajonett fm/13

Detta är en de bättre dokumenterade svenska försöksmodellerna. Det är också en av de få bajonetterna med en explicit modellbeteckning fm.

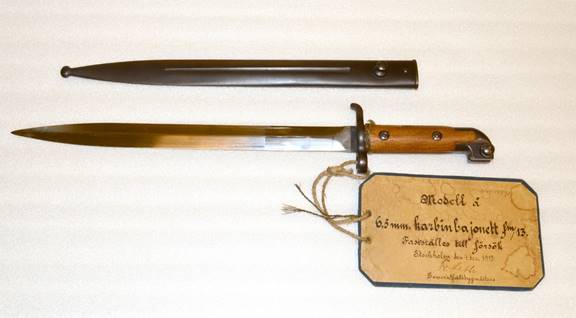

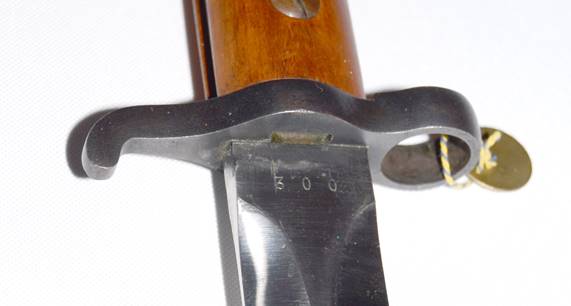

Modellexemplaret är en av de ursprungliga projektmodellerna med serienummer 003. Detta exemplar finns på Armémuseum (AM.030761)

Försöksmodellen skiljer sig i följande punkter mot den senare fastställda m/14:

· Klacken på låset är runt istället för ovalt. Den är dessutom placerad närmare överkanten på fästet.

· Pipringen är bredare än resten av parerstången.

· Klingan är "spetsigare" och smalare mot spetsen.

Dessutom skiljer sig till exempel baljans låsfjäder mot de senare modellerna. Den rillade knappen är lite rundare och låsklacken är avfasad. Denna detalj kan dock variera även på senare modeller.

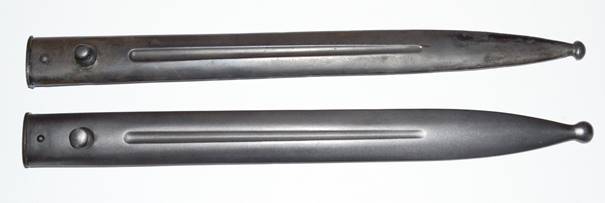

Baljan tillverkades sannolikt på Carl Gustaf Stads gevärsfaktori och är smalare än de senare modellerna. Se separat avsnitt om de olika typerna av baljor.

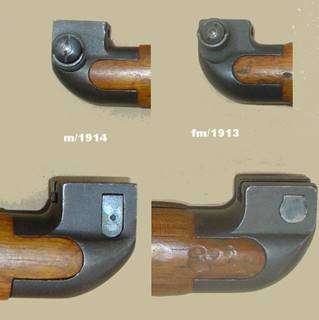

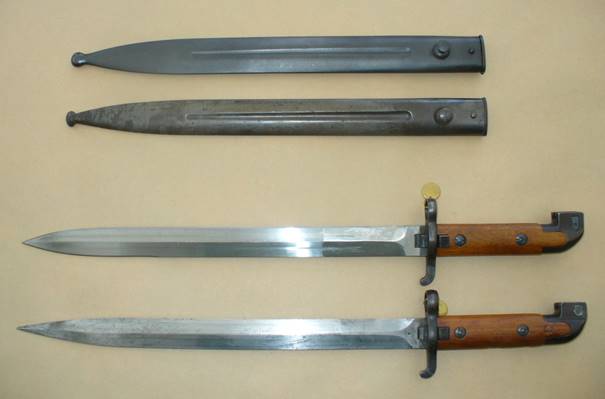

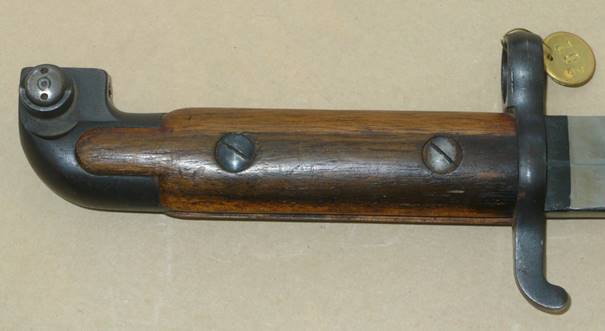

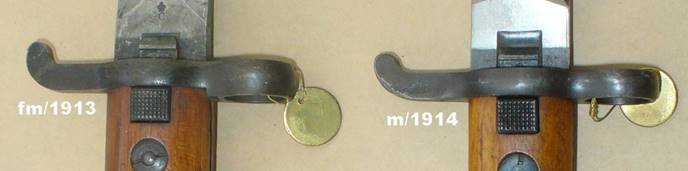

Kappa och låsknapp på fm/1913 och m/1914

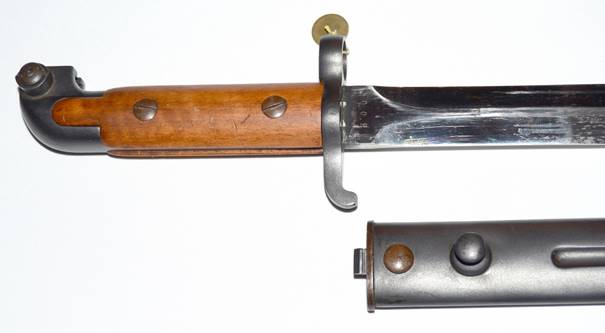

Parerstången skiljer mellan fm/1913 och m/1914 i det att den är tjockare på fm/1913. Denna måste ha varit en mer komplicerad att tillverka.

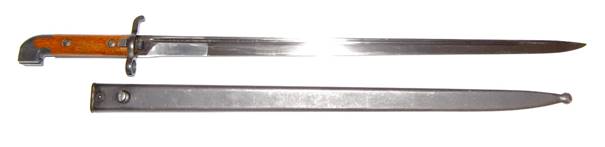

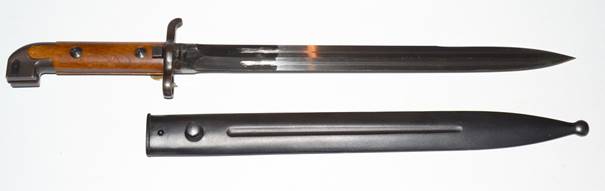

Karbinbajonett m/1914

Det är fortfarande oklart när karbinbajonetten approberades.

Karbinbajonetten m/1914 tillverkades av Carl Gustav Stads gevärsfaktori och Eskilstuna Jernmanufaktur AB (EJAB). Vi saknar fortfarande produktionssiffror och tidsperioder för produktionen.

Underleverantörer (t.ex Formator) har använts, framförallt i början av perioden.

Bajonetten uppvisar smärre skillnader beroende på produktionstid och tillverkare, men framförallt baljorna uppvisar ganska stora skillnader. Artikeln kommer att uppdateras med en detaljerad studie över de olika varianterna.

Karbinbajonetten för flottan

Den 15 oktober 1914 får Carl Gustaf Stad gevärsfaktori en order på 330 st. 6.5 mm karbin and karbinbajonett fm/13 för Flottan.

Mindre än en månad senare, den 9 november 1914 ändras beställningen till 330 st bajonetter "med klinga och balja som på provbajonetten som separat skickats till gevärsfaktoriet, men med samma fäste och övriga delar skall överensstämma med fm/13". Faktoriet beordras återsända en provbajonett enligt detta.

Den 18 januari 1915 blir sabelbajonett m/15 approberad, och i ett brev av den 22 januari beordras att 330 bajonetter skall tillverkas enligt modell skickad till faktoriet samma dag. Tre veckor senare, den 11 februari, blir ytterligare 710 karbiner med tillhörande bajonetter beställda.

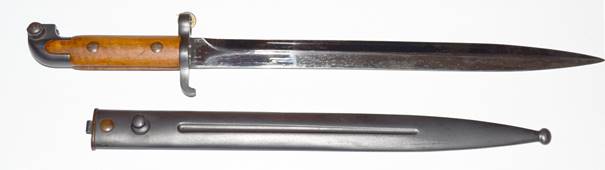

Projektmodell för flottans karbinbajonett

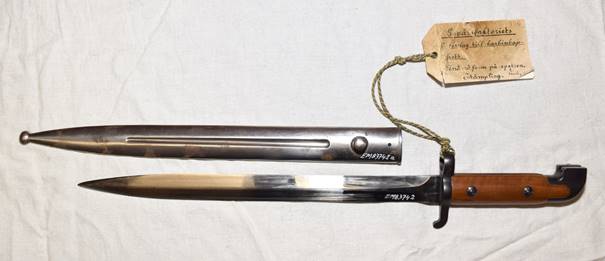

Detta är mycket sannolikt projektmodellen som togs fram för flottans karbinbajonett, och refereras till i beställningen. Bajonetten är känd i ett exemplar, som finns i privat samling.

Projektmodellen ser likadan ut som den antagna m/15, men med fästet från fm/13.
Även klingan skiljer något från produktionsmodellerna.

Projektmodell av flottans karbinbajonett

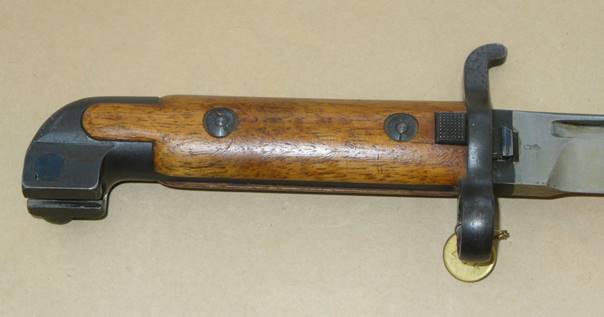

Närbild av fästet.

Karbinbajonett m/1915 för flottan

Karbinbajonetten m/1915 för flottan tillverkades av Carl Gustav Stads gevärsfaktori, Eskilstuna Jernmanufaktur AB (EJAB) och Erik Anton Berg (EAB). Vi saknar fortfarande produktionssiffror och tidsperioder för produktionen.

Underleverantörer (t.ex Formator) lär har använts, framförallt i början av perioden.

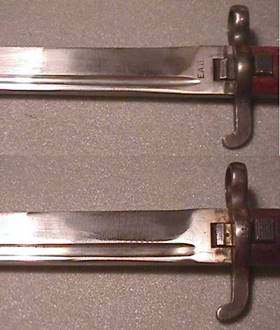

Bajonetten uppvisar smärre skillnader beroende på produktionstid och tillverkare, t.ex. ytbehandlingen. Vad som kan noteras är dock att blodspåret gjordes aningen bredare på de tidiga modellerna.

Bajonett m/1914 i FN-tjänst

På begäran av svenska FN-trupper som tjänstgjorde i Kongo på 1960-tale togs en mantel fram för att kunna montera karbinbajonetten på KPIST. En monterad bajonett ingav mer respekt än endast en KPIST.

För att montera bajonett m/1914 på KPIST m/45 krävs en speciell mantel. Försök gjordes med olika fästanordningar, men slutligen användes delar från fästet på karbin m/94-14. KPIST med mofidierad mantel har benämningen KPIST m/45c. Denna användes även senare vid t.ex. högvaktstjänst.

Försök med bajonettfäste

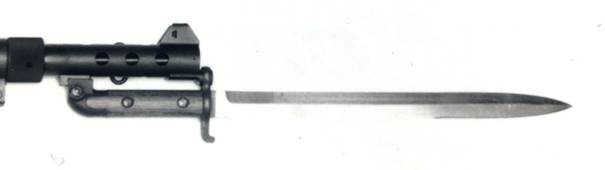

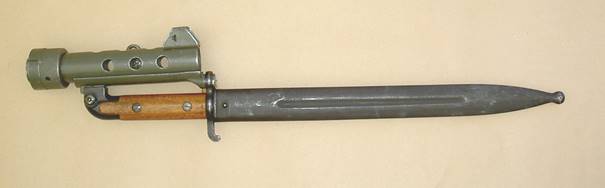

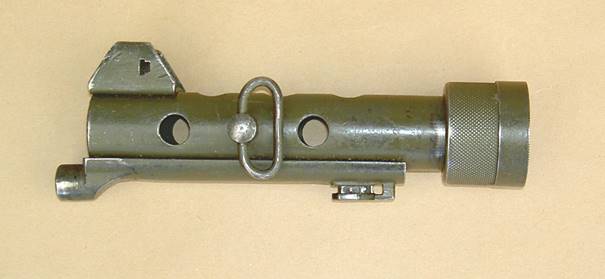

Mantel till KPIST med bajonettfäste, m/45C.
